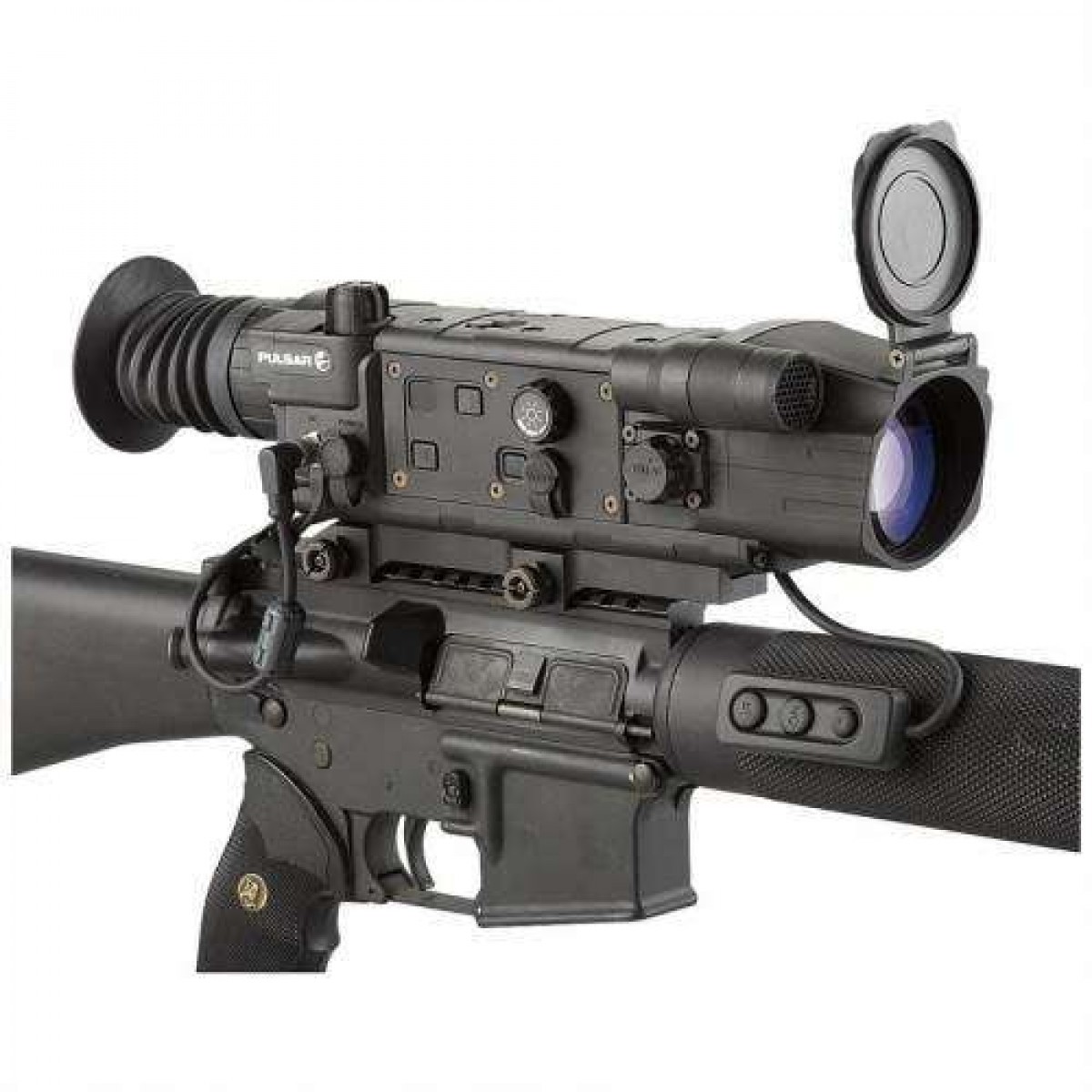

ПНБ Digisight N770A Weaver (Поколение Digital)

Встроенный невидимый ИК - осветитель

Прицелы Digisight N770 / N770A оснащаются лазерным ИК – осветителем, сертифицированными по первому классу лазерной безопасности, с трехуровневой регулируемой мощности излучения. ИК - осветитель излучает в удаленном инфракрасном диапазоне (915 нм). Излучаемый свет невидим невооруженным глазом



Функция запоминания параметров пристрелки

В прицелах Digisight N750A/ N770A программно реализована функция сохранения в памяти прицела 3 видов настроек пристрелки на конкретном оружии на выбранной дистанции.



Большое удаление выходного зрачка

Прицелы Digisight отличает большое удаление выходного зрачка - 67 мм - один из лучших показателей в своем классе



Прицельная метка

Прицельная метка (цена клика - 13 мм @ 100 m) вводится на дисплей «электронным» способом и всегда находится в плоскости изображения цели. Изменения положения метки вносятся при помощи энкодера, с отображением на дисплее координат по горизонтали и вертикали. Это позволяет запоминать нулевое положение метки для разных дистанций или патронов и при необходимости безошибочно переводить метку в нужное положение. В качестве базовой используется тонкая T-образная метка с точкой в центре, цвет свечения которой можно менять с красного на зеленый



Внешнее питание

Существенно увеличить время работы позволяет использование внешних источников питания (в т.ч. Pulsar EPS3 / EPS5). При длительном использовании в морозных условиях источник внешнего питания может размещаться под одеждой



Комфортное отображение служебной информации

Данные о работе прицела отображаются в виде буквенных, цифровых символов и цветных пиктограмм в специальной информационной полосе в нижней части дисплея, не перекрывая наблюдаемого изображения, но постоянно присутствуя в поле зрения



Широкий диапазон температур эксплуатации

Digisight способен работать в штатном режиме в условиях низких, вплоть до минус 20°С, температур за счет применения в конструкции морозоустойчивого OLED-дисплея, который отличается коротким временем отклика и обеспечивает четкое, несмазанное изображение при наблюдении за динамичными объектами



Видеовыход

Digisight N750A/770A оснащен аналоговым выходом, который позволяет производить видеозапись наблюдаемого изображения на внешние устройства в режиме реального времени, с выбором формата выходного видеосигнала между CCIR (PAL-совместимый) и EIA (NTSC-совместимый), а также выводить изображение на экран



Беспроводной пульт дистанционного управления

Позволяет осуществлять базовые операции, не прибегая к использованию основных органов управления



Установка на оружие

Выбор положения кронштейна крепления позволяет произвести установку Digisight с учетом антропометрических данных пользователя, конструкции оружия и обеспечить максимально удобную эксплуатацию комплекса "оружие - прицел"



Различные варианты настройки изображения

Функции быстрой настройки - Contrast и SumLight - позволяют резко увеличить контраст изображения, а также активировать режим повышения чувствительности матрицы. Кроме этого, присутствуют режимы "тонкой" регулировки яркости и контраста





Технические характеристики

Тип матрицы ПЗС Sony ICX-255AL

Разрешение камеры, пикс. 500x582

Мин … макс. рабочая освещенность (f1.2, отн. сигнал/шум 20 дБ), лк 0,0001...30000

Тип дисплея OLED

Разрешение дисплея, пикс. VGA 640x480

Видеовыход аналоговый

Увеличение, x 4,5 / 6,75 (zoom)

Диаметр объектива, мм 50

Относительное отверстие F50/1,0

Поле зрения, °, горизонтальное 5 (при увеличении 4,5x) / 3,25 (при увеличении 6,75x)

Минимальная дистанция фокусировки, м 5,5

Удаление вых.зрачка, мм 67

Предел перефокусировки окуляра, дптр - 5 … + 3

Разрешение, линий / мм ≥55

Встроенный ИК - осветитель (тип диода) Лазерный

Длина волны ИК-осветителя, нм 915 (невидимый)

Дистанция обнаружения, м (объект высотой 1,7 м, освещенность 0,05 люкс (1/4 Луны)) 450

Напряжение питания, В 3.7÷6

Тип элементов питания 4xAA

Ресурс батареи (без ИК), час 3 … 3,5

Внешнее питание DC 9 ÷ 15В / 3Вт

Тип прицельной марки по умолчанию Т-образная с подсвечиваемой точкой (красный/зеленый)

Цена клика, гор. / верт., мм@100м 13 / 13

Запас хода метки, гор. / верт., мм@100м 1040 / 1300

Тип крепления для установки доп. аксессуаров Weaver

Диапазон эксплуатационных температур,°С - 20 … +50

Наличие выносного пульта управления Беспроводной

Ударная стойкость на нарезном оружии, Дж 6000

Габариты, мм 340х95х94

Масса (без эл-тов питания), кг 1
