Комплекс управления «Вещун-К1Б» - 3596945

Комплекс управления «Вещун-К1Б» предназначен для развёртывания полноценного наземного узла связи и управления FPV-БПЛА на позиции. Комплекс объединяет наземную станцию управления, беспроводной ретранслятор и телескопическую мачту высотой 9 метров, что позволяет организовать устойчивую передачу видеосигнала и команд управления на значительных дистанциях. Усиленные антенны комплекса рассчитаны на работу с FPV-дронами и БПЛА самолётного типа, включая «Бебрадрон», обеспечивая стабильную связь на расстоянии до 45 км в зависимости от условий применения.

Материалы и технологии

Комплекс построен на базе профессиональных компонентов для приёма и передачи сигнала. Используются приёмники SKYZONE Steadyview X 5G, антенны TrueRC и FOXEER Pagoda Pro, беспроводные модули TBS Crossfire и высокоэффективные патч- и рупорные антенны с высоким коэффициентом усиления.

Особенности конструкции и комфорт

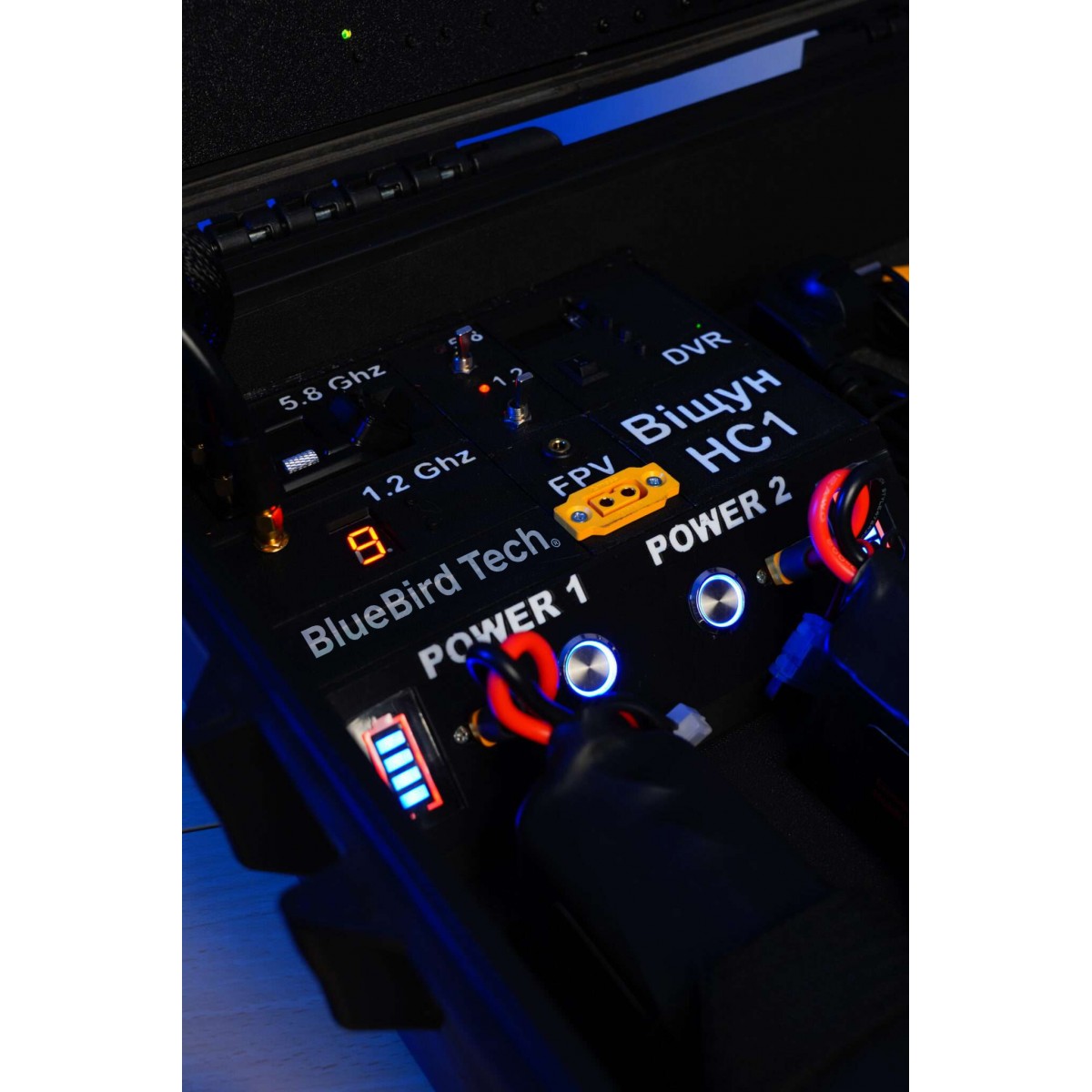

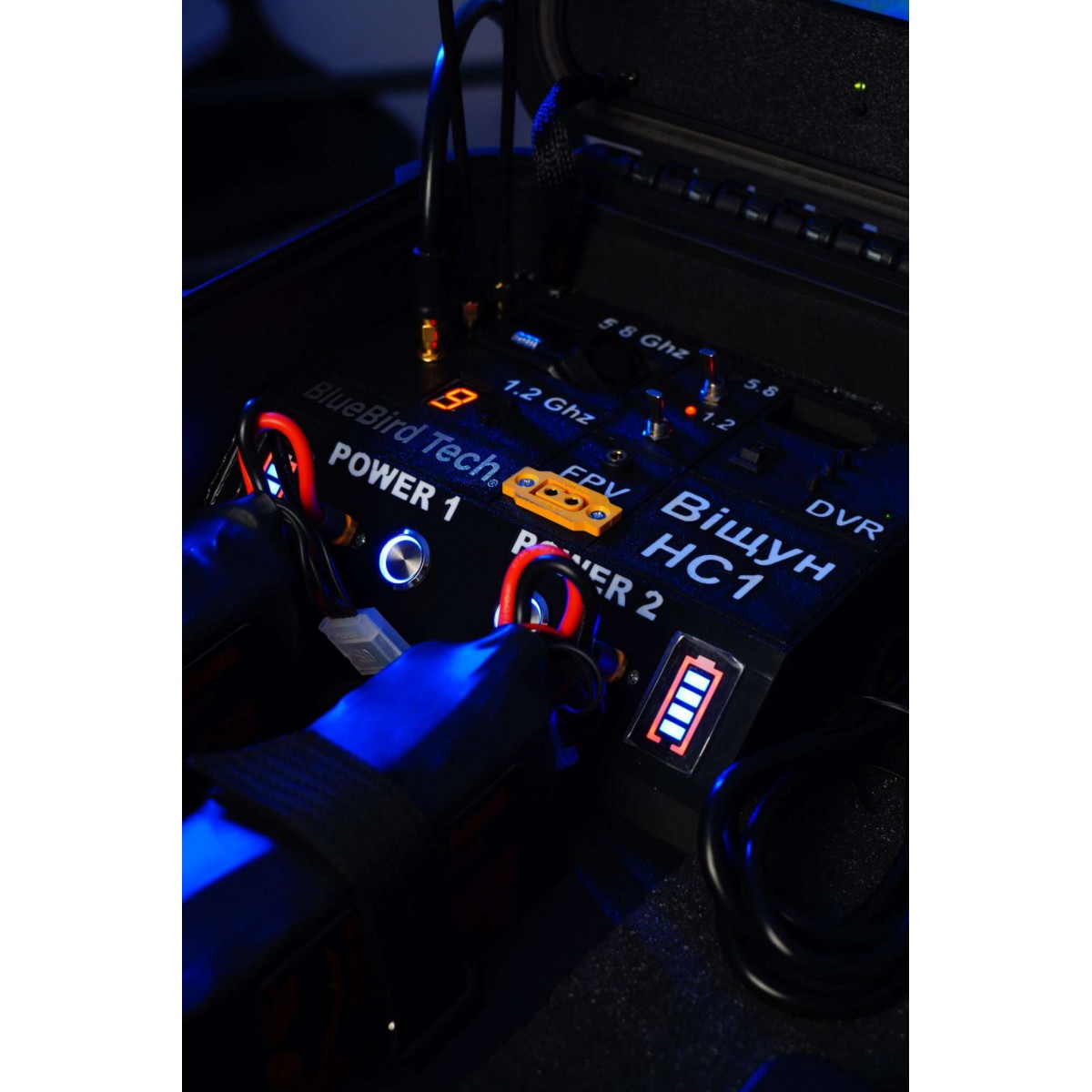

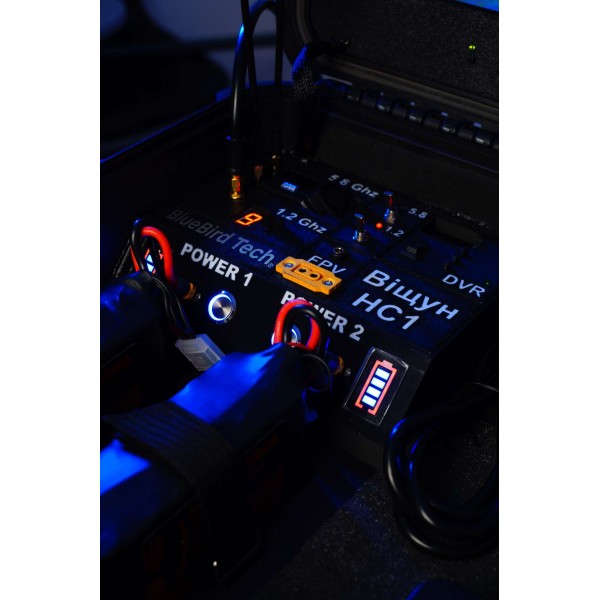

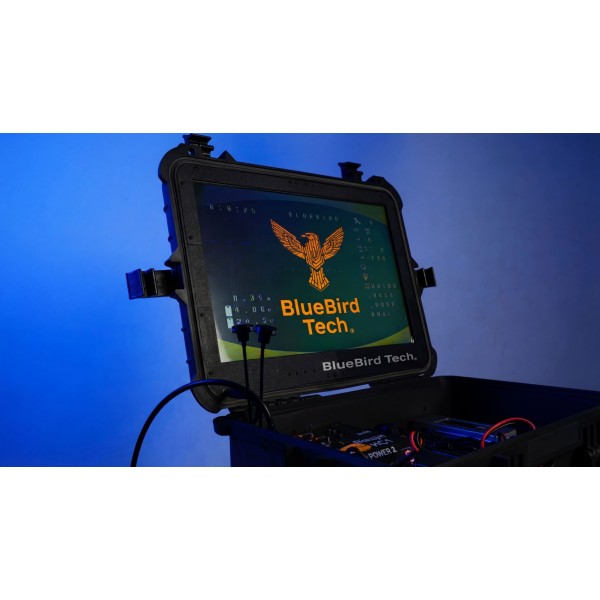

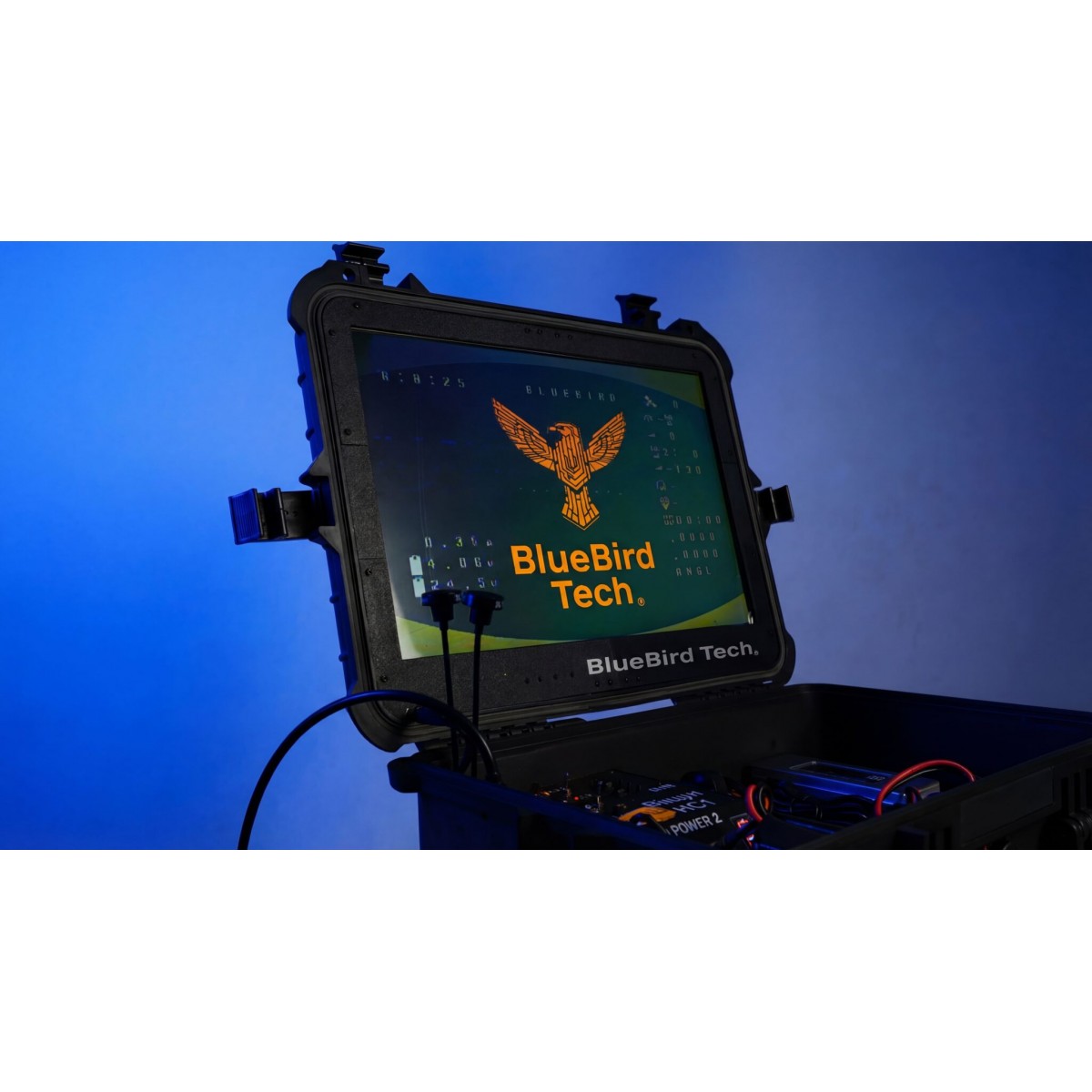

Наземная станция размещена в транспортировочном кейсе со встроенным 19-дюймовым монитором, DVR-записью и системой автономного питания. Пилот и оператор могут работать из укрытия, помещения или автомобиля благодаря использованию выносных антенн и беспроводной связи с ретранслятором.

Эксплуатационные качества

Комплекс обеспечивает стабильную передачу видео и управления даже при наличии помех и сложного рельефа. Телескопическая мачта позволяет быстро поднять оборудование на рабочую высоту, а система автономного питания обеспечивает длительную непрерывную работу оборудования.

Назначение и условия применения

Комплекс применяется для управления FPV-дронами и БПЛА самолётного типа на больших дистанциях, организации удалённых пунктов управления и повышения безопасности операторов в полевых условиях.

⚙️ Характеристики комплекса управления «Вещун-К1Б»

Технические характеристики наземной станции

• VRX1: 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)
• Антенны VRX1: RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi
• VRX2: 1.2GHz (1,080–1,360GHz)
• Антенна VRX2: 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi
• Чувствительность приёмников: –98 дБм ± 1 дБм

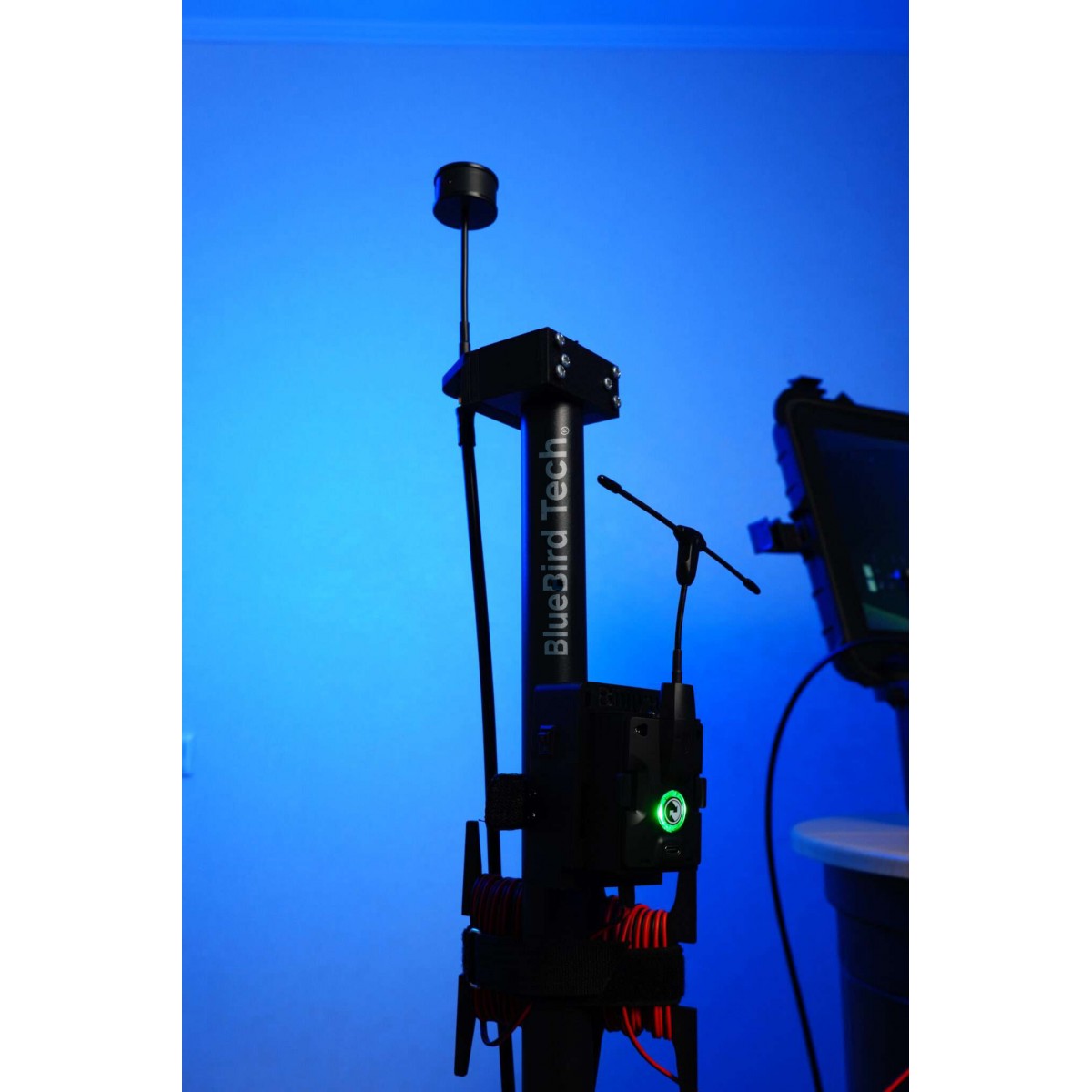

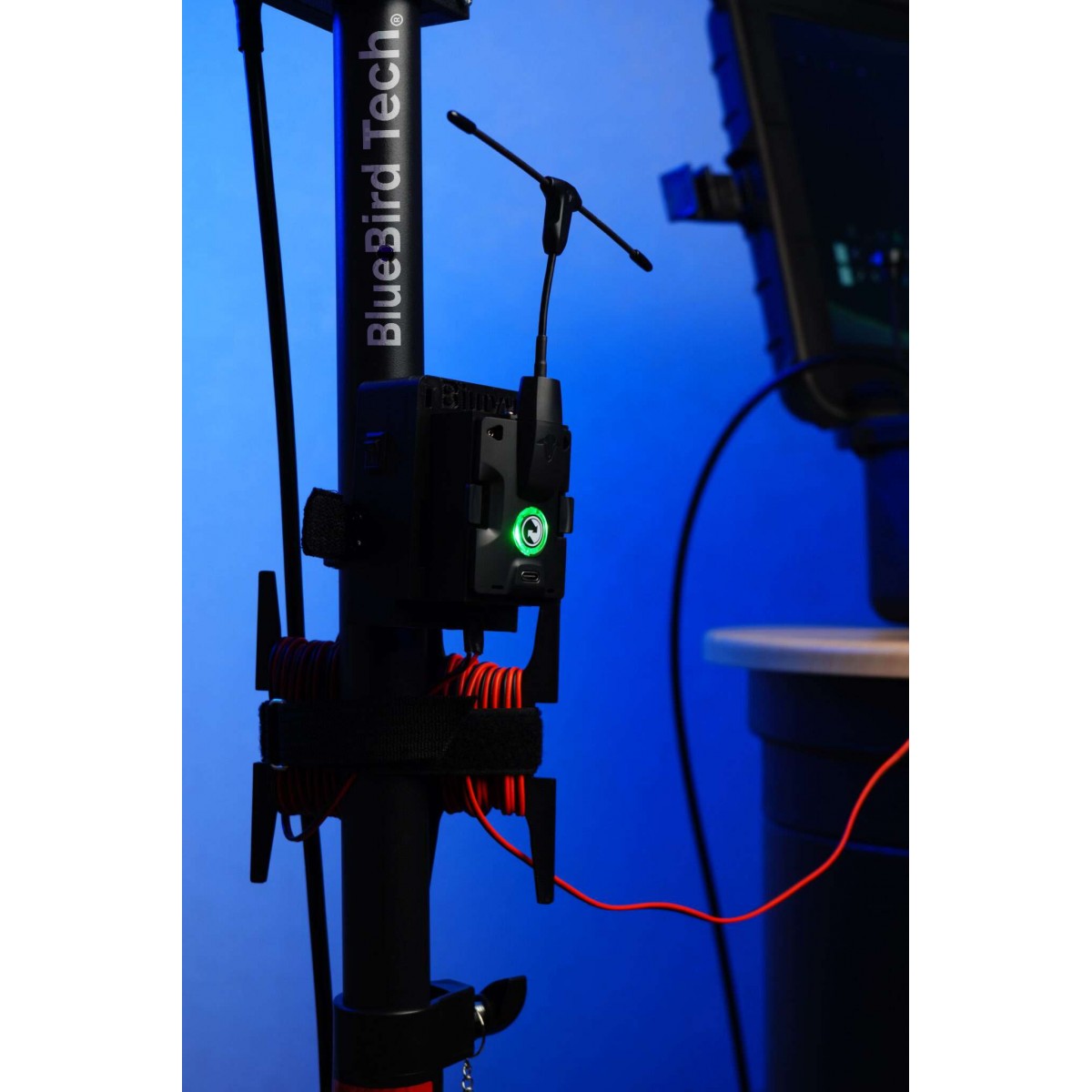

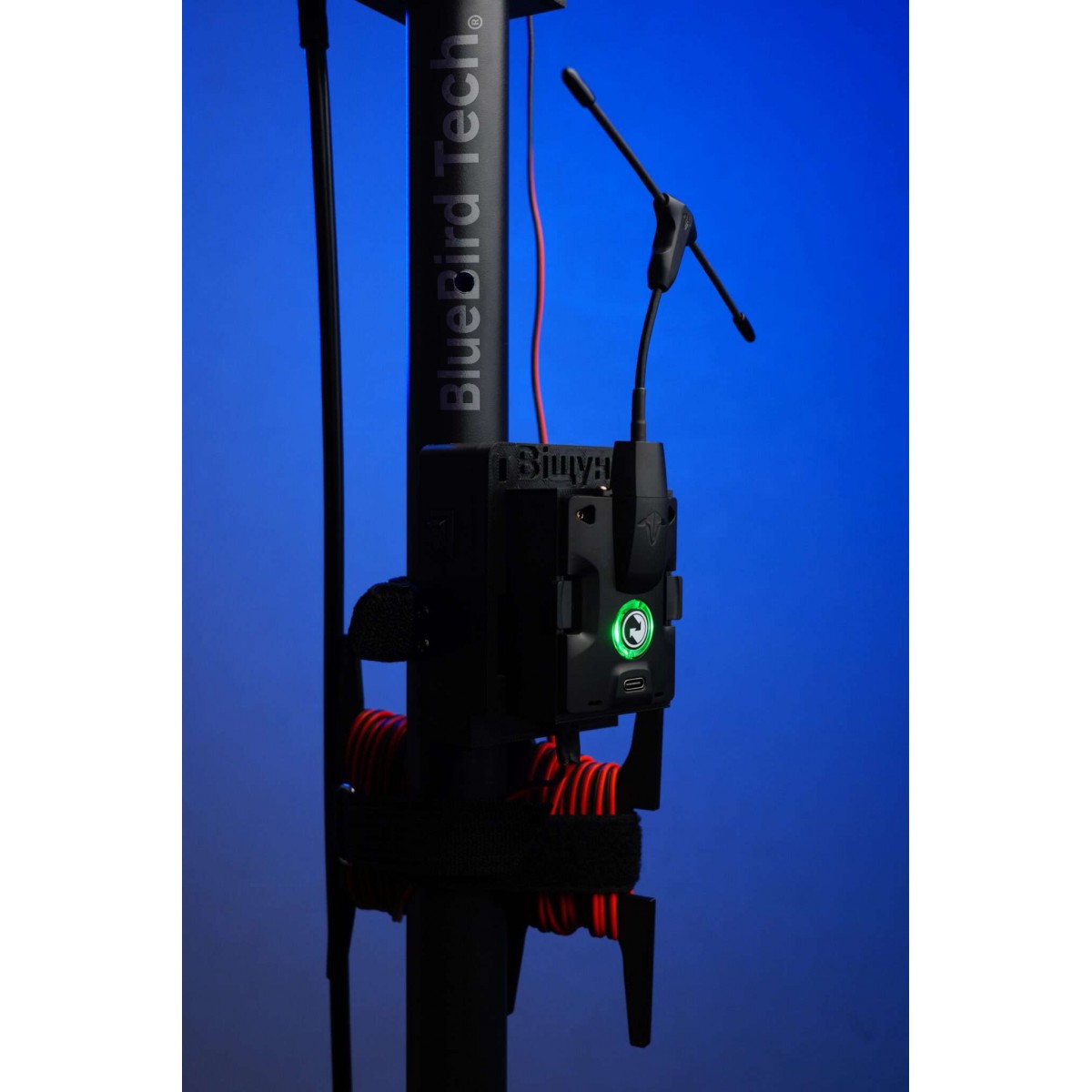

• Выносной модуль под TX: JR ERLS / TBS / Lora с автономным питанием
• Выносной модуль под антенну VRX: разъём SMA Female
• Кабель модуля TX: 15 м (XT30 – XT30)
• Кабель модуля VRX: 15 м (SMA Male – SMA Male)
• Питание наземной станции: две батареи 6S2P
• Питание выносного модуля TX: две батареи 18650
• Время работы: до 6 часов
• Подключение очков: XT60 12V / 3.5 × 4pin

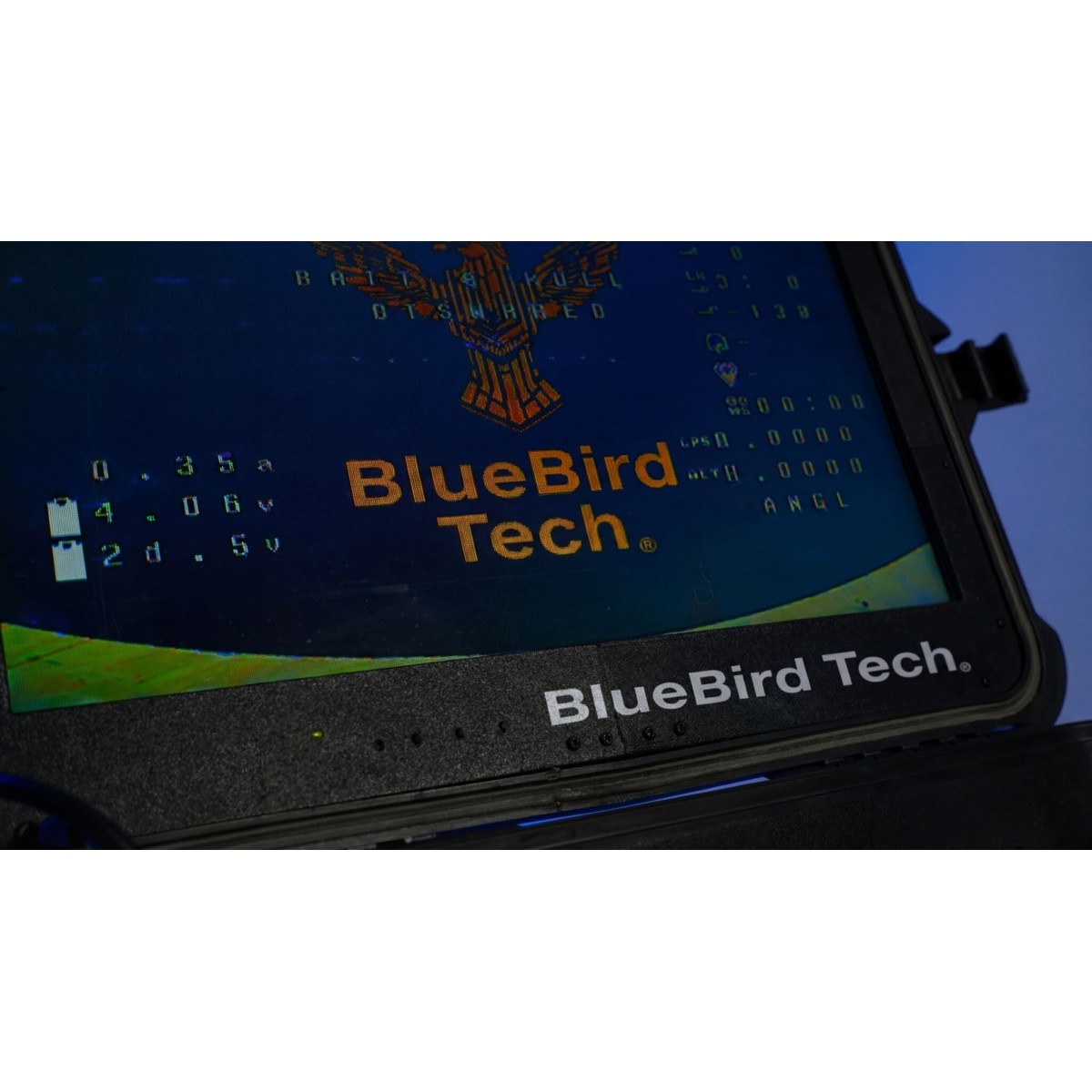

• Монитор: встроенный 19″
• DVR: запись на microSD
• Порты зарядки: Type-C 45W QC / USB 3.0 18W QC

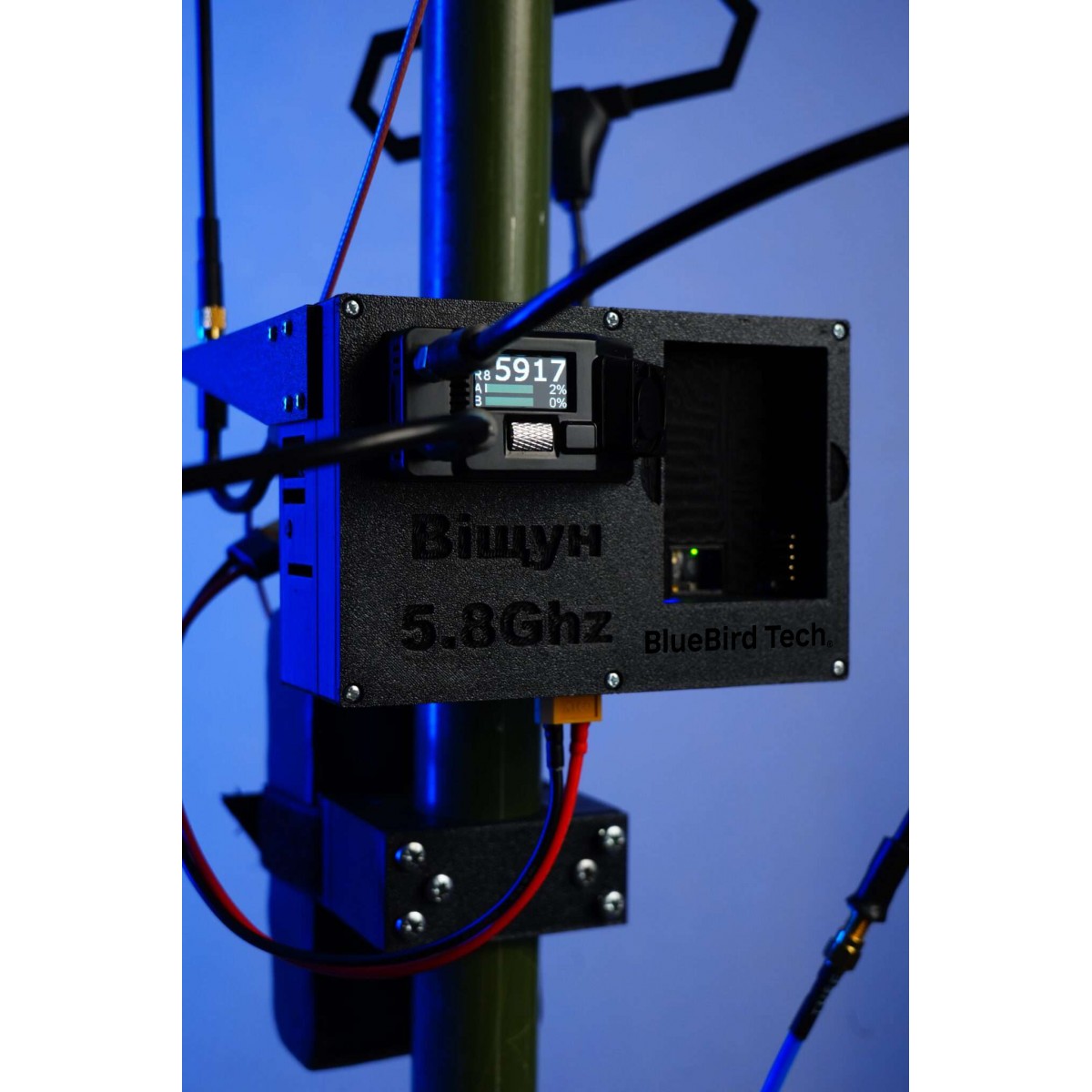

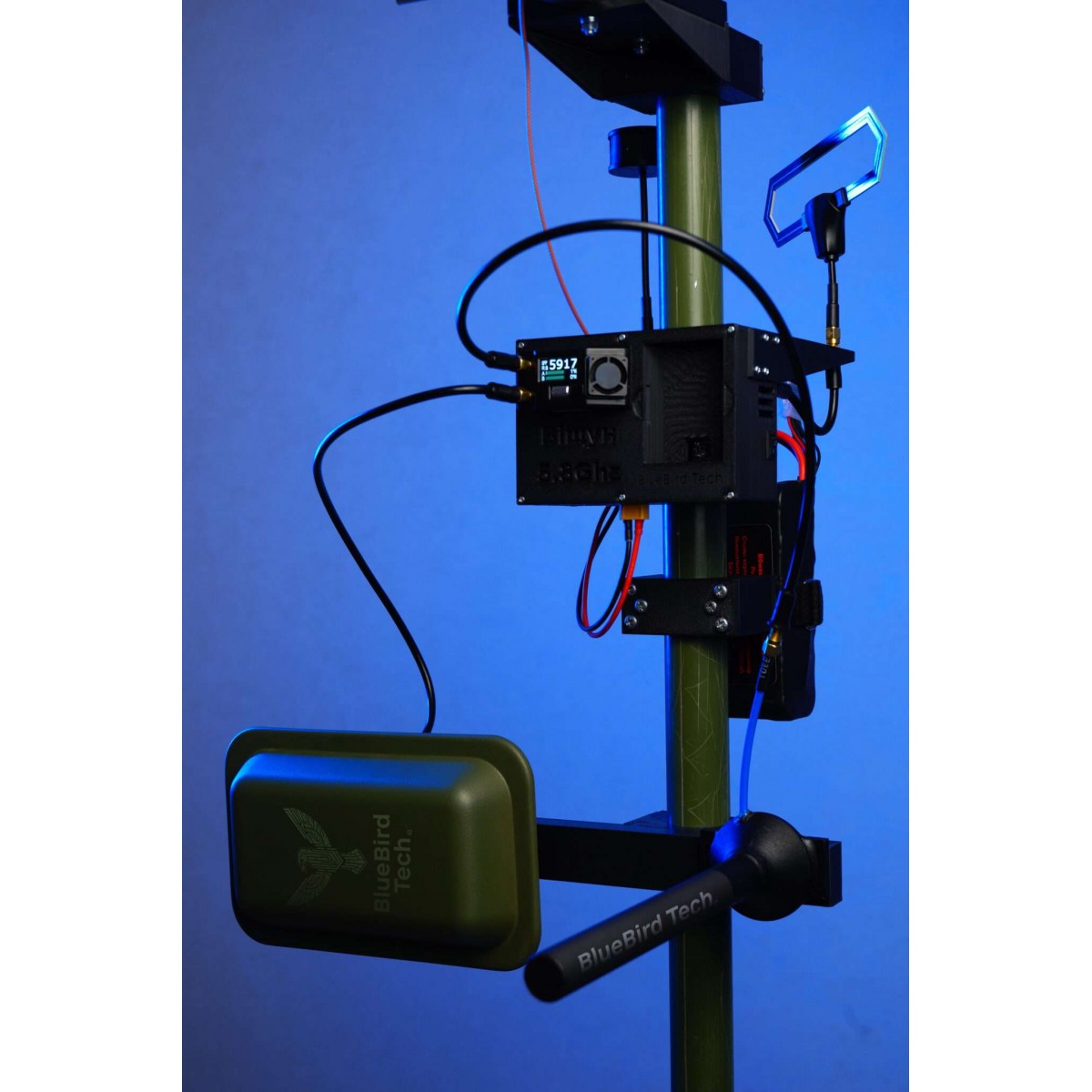

Технические характеристики ретранслятора

• VRX: 5.8GHz SKYZONE Steadyview X 5G
• Чувствительность приёмника: –98 дБм ± 1 дБм
• TX: ERLS / TBS / Lora (до 2W)
• Разъёмы для антенн: SMA Female
• VTX: ReadytoSky VTX 1.2G / 1.3G, 800 мВт
• Антенна VTX: TrueRC Singularity 1280 V2, 1.9 dBi
• RX: TBS Crossfire Nano
• Антенна RX: TBS Diamond 915MHz, 2.88 dBi
• Дистанция до оператора: до 1 км при прямой видимости
• Питание: батарея 6S2P
• Время работы: до 8 часов

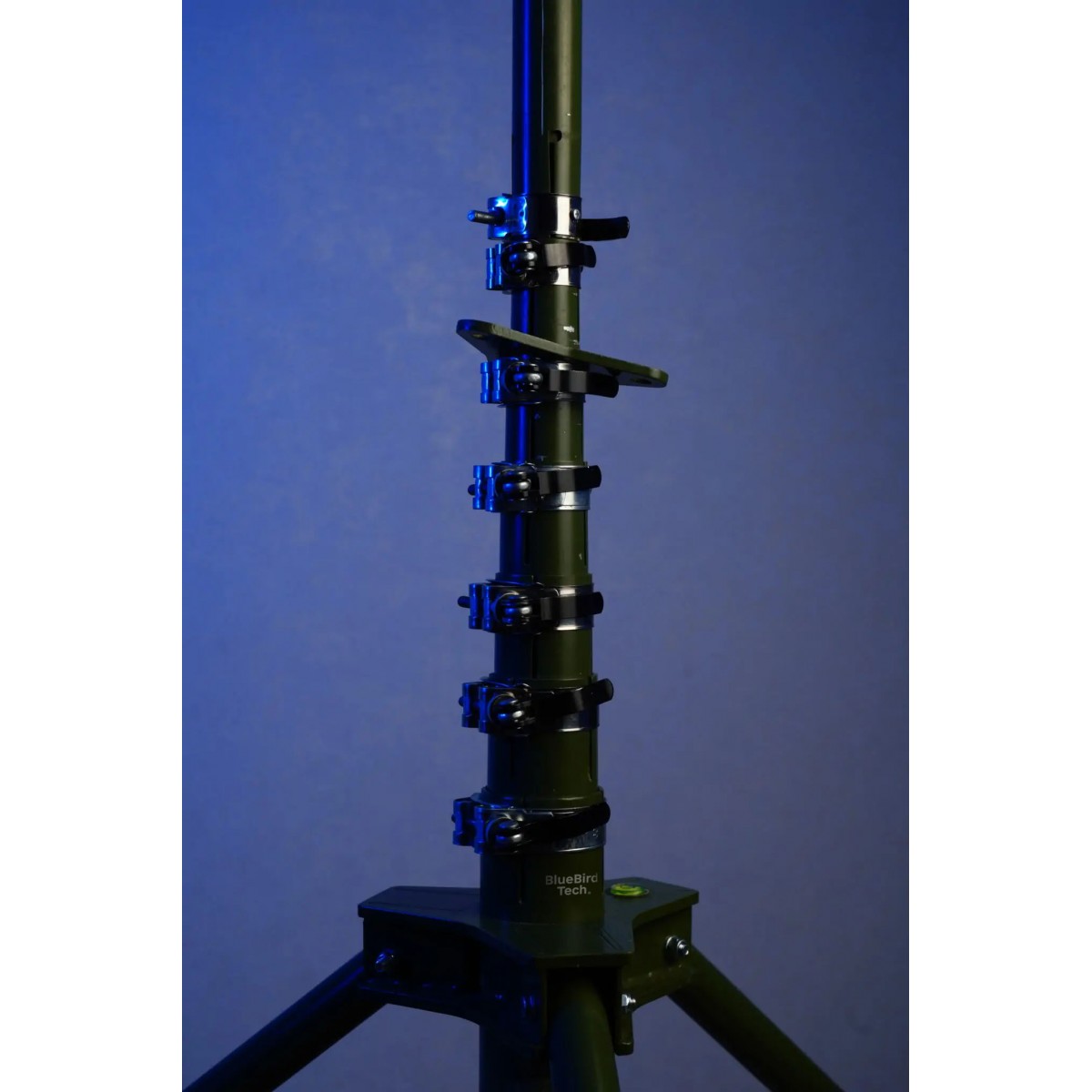

Технические характеристики мачты

• Высота в сложенном виде: 2.15 м
• Высота в разложенном виде: 9 м
• Вес: 15 кг
• Производитель: BlueBird Tech

⭐ Комплектация комплекса управления «Вещун-К1Б»

• Наземная станция «Вещун-НС1» — 1 шт.
• Антенна 1.3 GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi — 2 шт.
• Антенны RHCP FOXEER Pagoda Pro 5.8 GHz, 3 dBi — 2 шт.
• Внешний модуль под TX — 1 шт.
• Внешний модуль под антенну VRX — 1 шт.
• Кабель для антенного модуля VRX, 15 м — 1 шт.
• Кабель для модуля TX, 15 м — 1 шт.
• Кабель подключения очков (видео), 1–3 м — 1 шт.
• Кабель подключения очков (питание), 1–3 м — 1 шт.

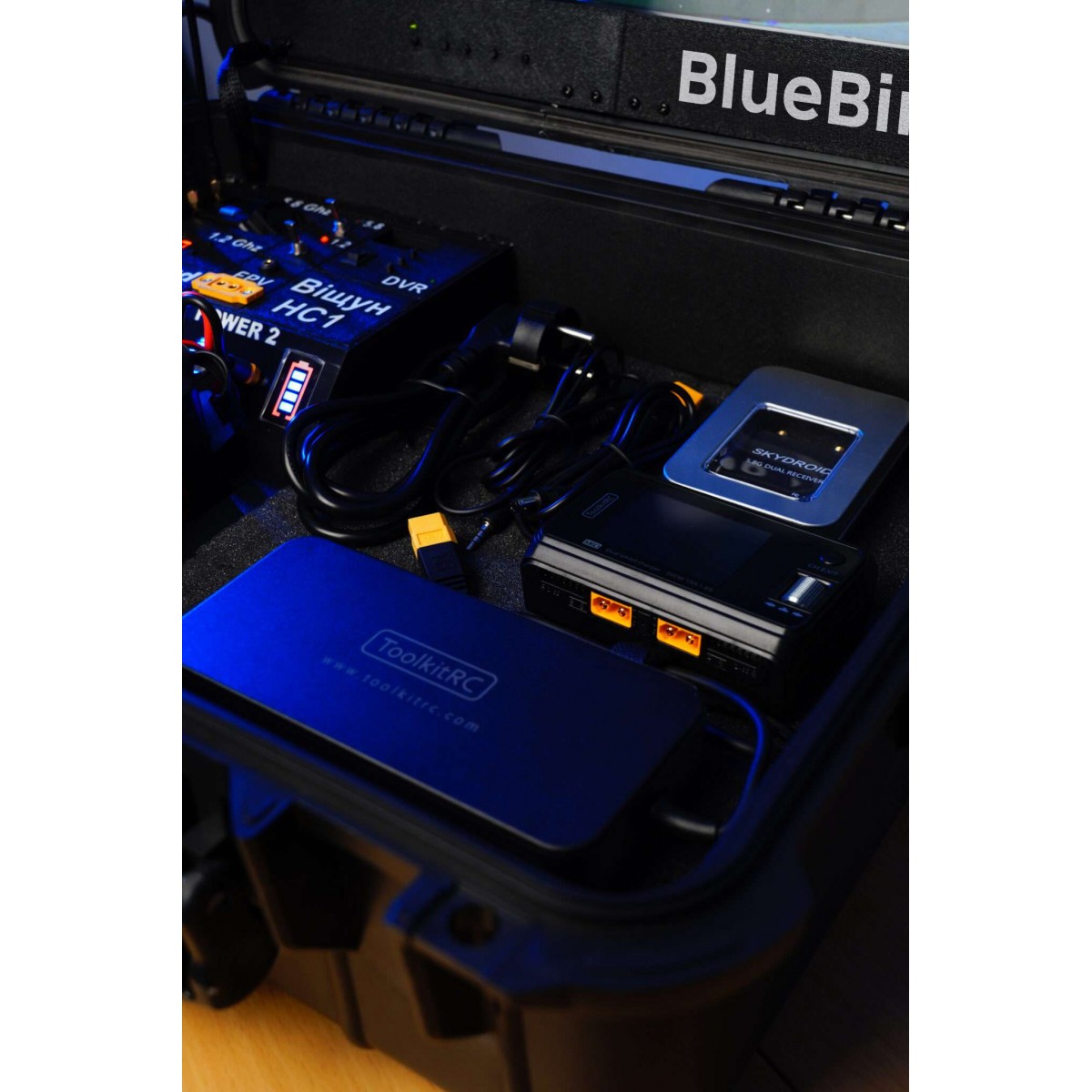

• Зарядное устройство ToolkitRC M6D с блоком питания — 1 шт.
• Аккумуляторы питания 6S2P — 3 шт.
• Аккумуляторы питания 18650 — 2 шт.
• Флешка microSD — 1 шт.
• Наземный беспроводной ретранслятор «Вещун-5.8» — 1 шт.
• Мачта 9 м — 1 шт.
• Антенна TBS Diamond 915 MHz, 2.88 dBi — 1 шт.
• Удлинитель провода к батарее — 1 шт.
• Крепления быстрого монтажа на мачту — 5 шт.
• JR TX TBS Crossfire — 1 шт.
• Крепление батареи к мачте — 1 шт.
• Патч-антенна 5.8GHz 19.5dBi RHCP — 1 шт.
• Рупорная антенна RHCP 5.8 GHz, 19.5 dBi — 1 шт.

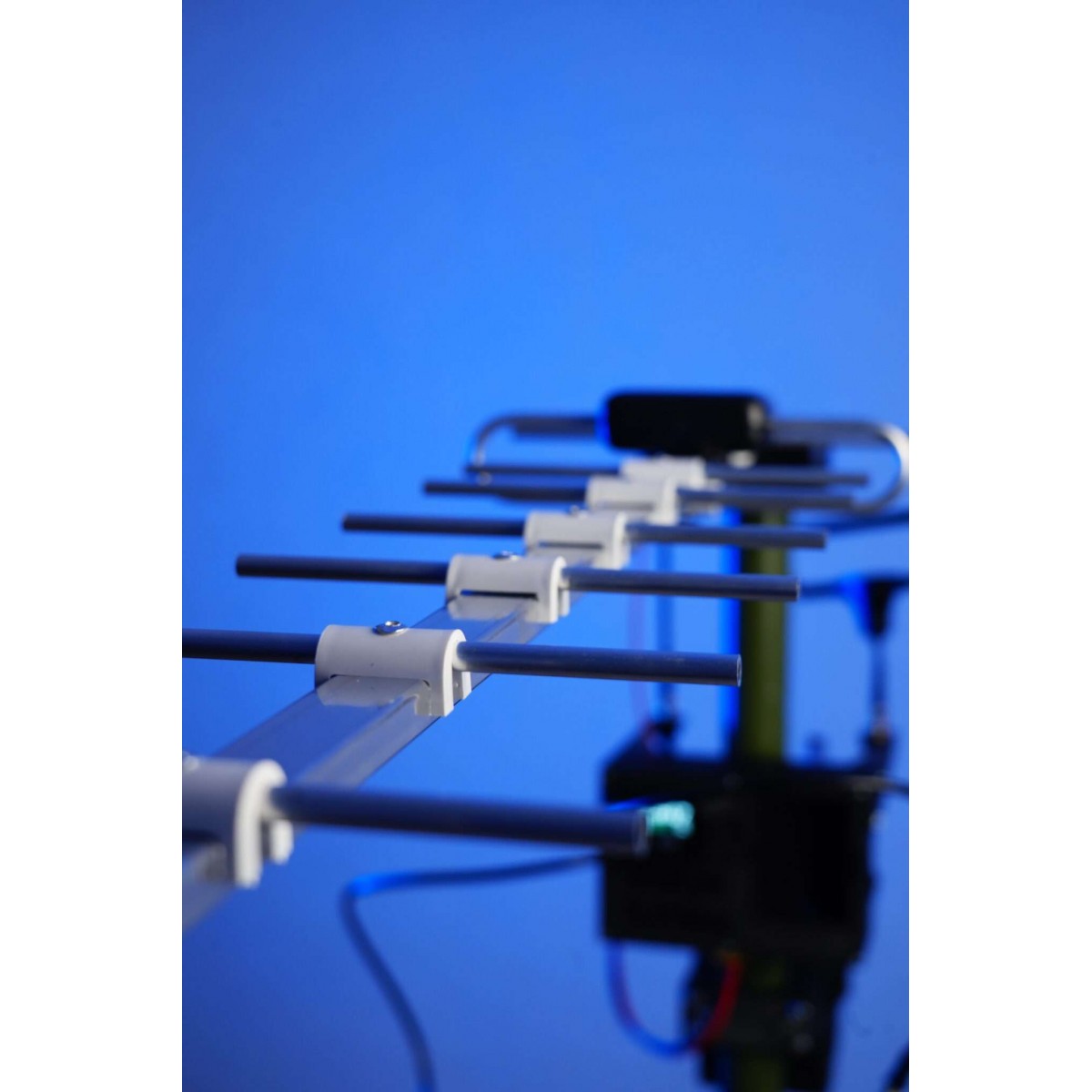

• Антенна Yagi 915 MHz, 14 dBi — 1 шт.
• Мини-мачта — 1 шт.
• Удлинитель кабеля для хеликса — 1 шт.
• Удлинитель кабеля для патча — 1 шт.
• Планка крепления патча и хеликса — 1 шт.

✔️ Для чего используется комплекс управления «Вещун-К1Б»

Этот товар необходим для: организации удалённого пункта управления FPV-дронами и БПЛА самолётного типа.

Подходит для: работы из укрытий, автомобилей, полевых позиций и развёртывания мобильных узлов связи.

⭐ Преимущества комплекса управления «Вещун-К1Б»

Усиленные антенны обеспечивают стабильную связь с БПЛА на больших дистанциях.

Возможность работы операторов из укрытия повышает безопасность расчёта.

19-дюймовый монитор и поддержка FPV-очков повышают удобство управления.

Телескопическая мачта позволяет быстро поднять оборудование на рабочую высоту.

Автономное питание обеспечивает длительную работу комплекса в полевых условиях.
