Комплекс управления FPV-дронами «Вещун-К1» предназначен для развёртывания полноценного наземного узла связи на позиции. В состав входят наземная станция «Вещун-НС1», беспроводной ретранслятор «Вещун-5.8» и телескопическая мачта высотой до 9 метров. Комплекс обеспечивает стабильную передачу видеосигнала и команд управления между оператором и БПЛА на дистанции до 25 км в зависимости от условий, позволяя экипажу работать из укрытия, помещения или транспортного средства.

Материалы и технологии

Комплекс построен на базе приёмников SKYZONE Steadyview X 5G, антенн FOXEER Pagoda Pro, TrueRC, TBS Diamond, Patch RHCP, Helical RHCP и Yagi. Телескопическая мачта выполнена из алюминиевой трубы с нижней секцией 63×3 мм.

Особенности конструкции и комфорт

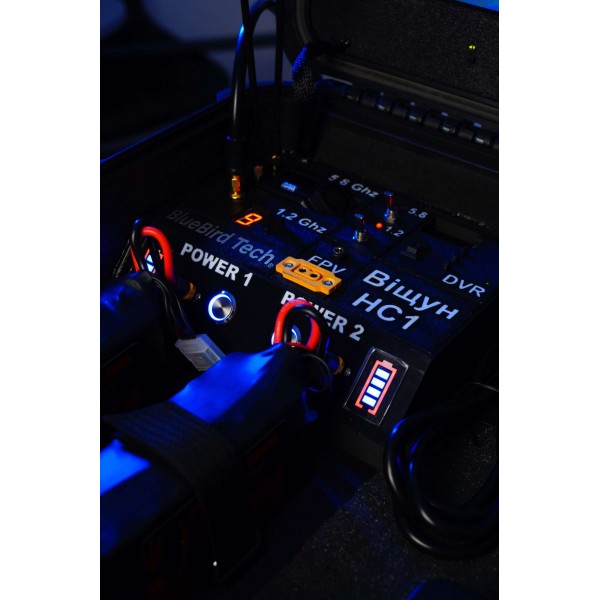

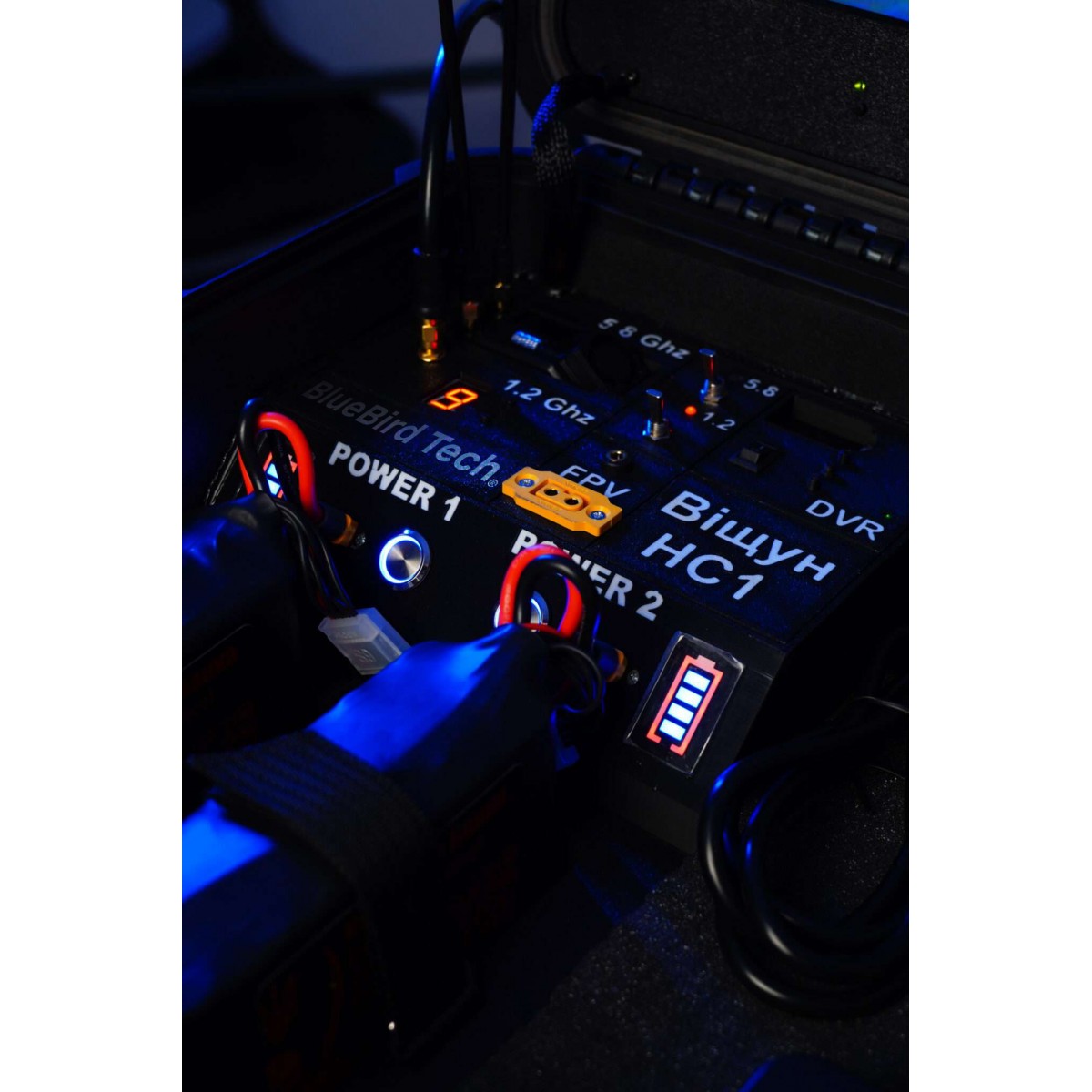

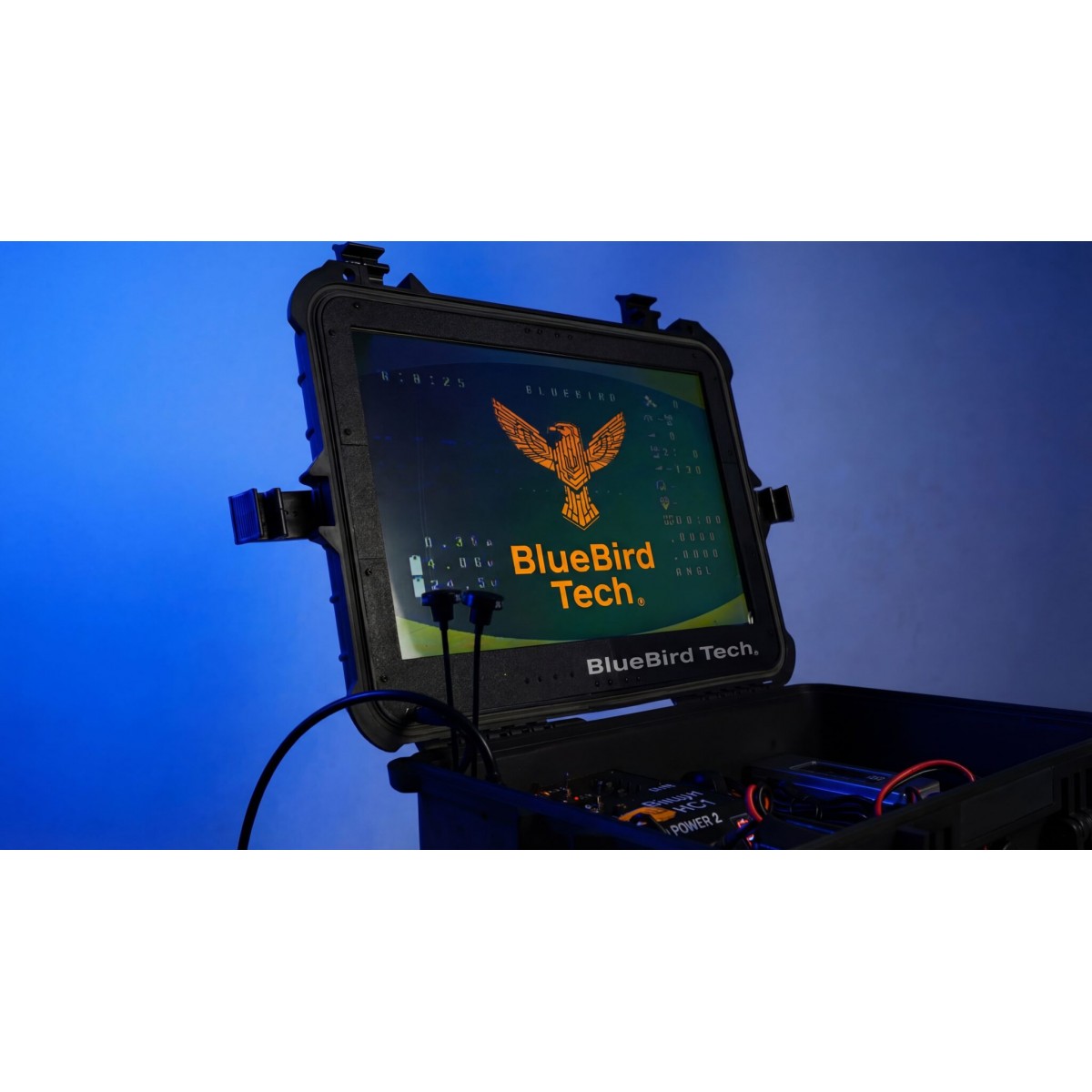

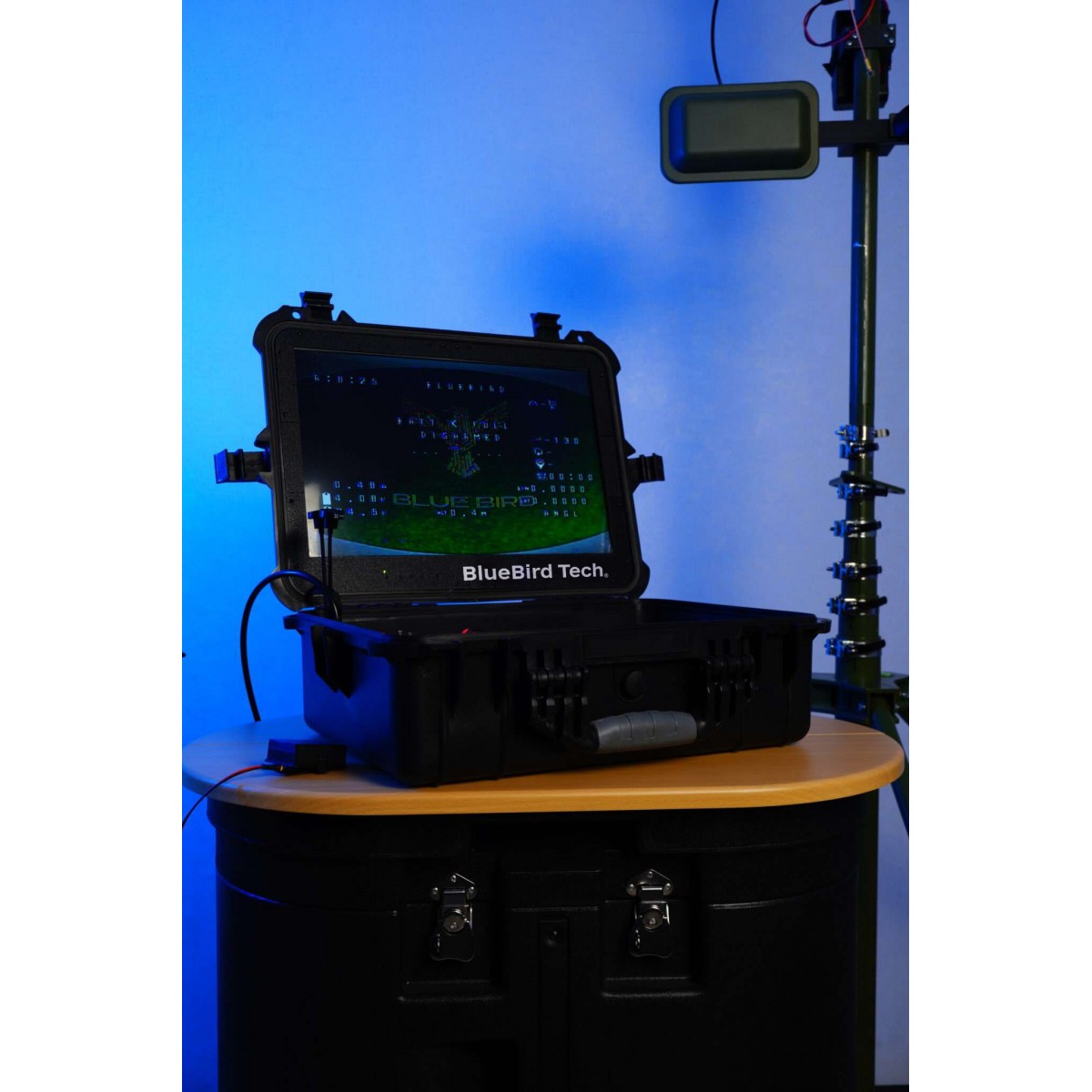

Наземная станция размещена в кейсе со встроенным 19-дюймовым монитором, DVR-записью на microSD и портами зарядки Type-C и USB. Предусмотрено подключение FPV-очков по питанию и видео.

Эксплуатационные качества

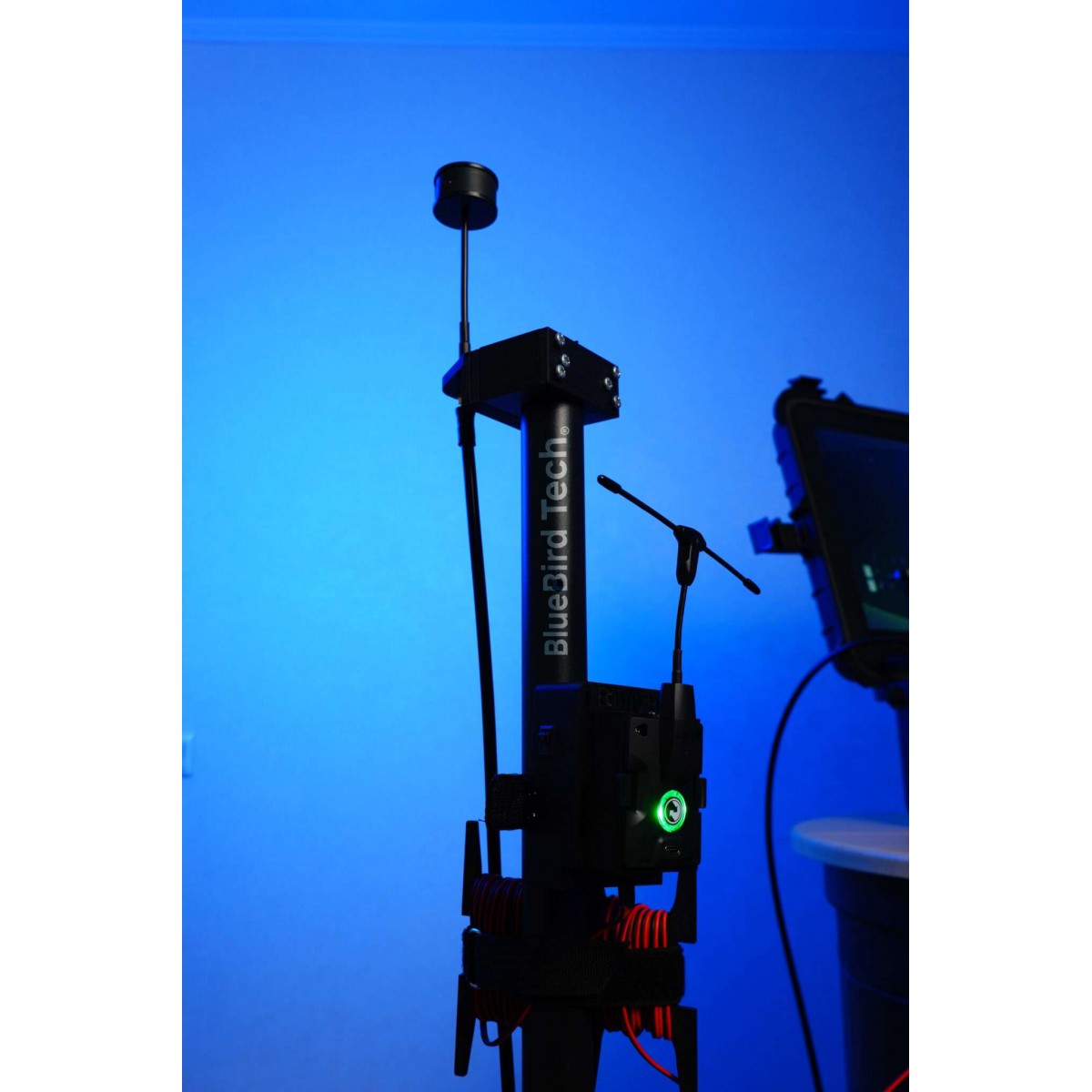

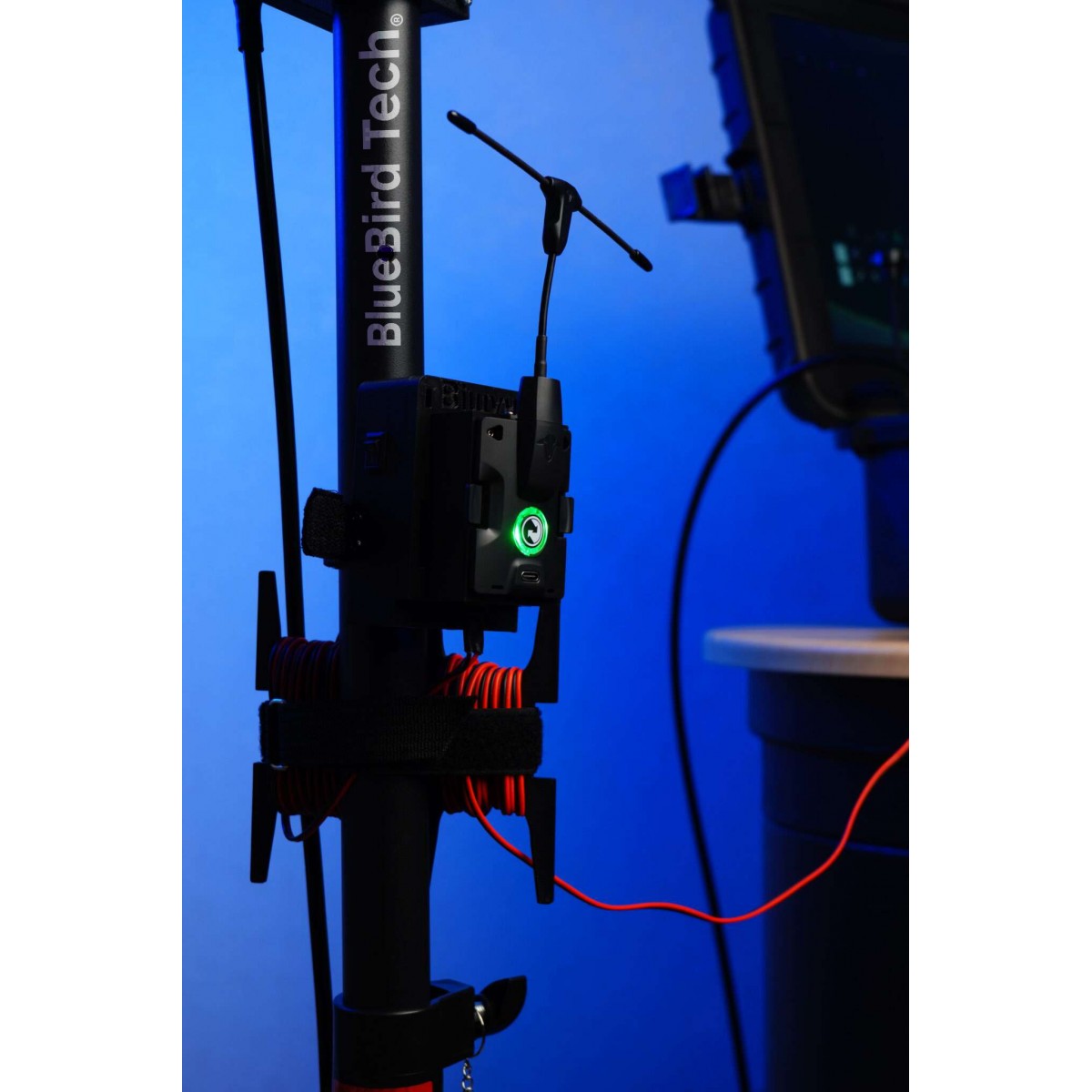

Ретранслятор поднимается на мачту и обеспечивает беспроводную связь с оператором на расстоянии до 1 км при прямой видимости. Автономное питание позволяет наземной станции и выносным модулям работать до 6 часов, а ретранслятору — до 8 часов.

Назначение и условия применения

Комплекс используется для управления FPV-дронами, развёртывания мобильного узла связи и повышения безопасности расчёта при работе из укрытия.

⚙️ Характеристики Вещун-К1 – комплекс управления FPV-дронами

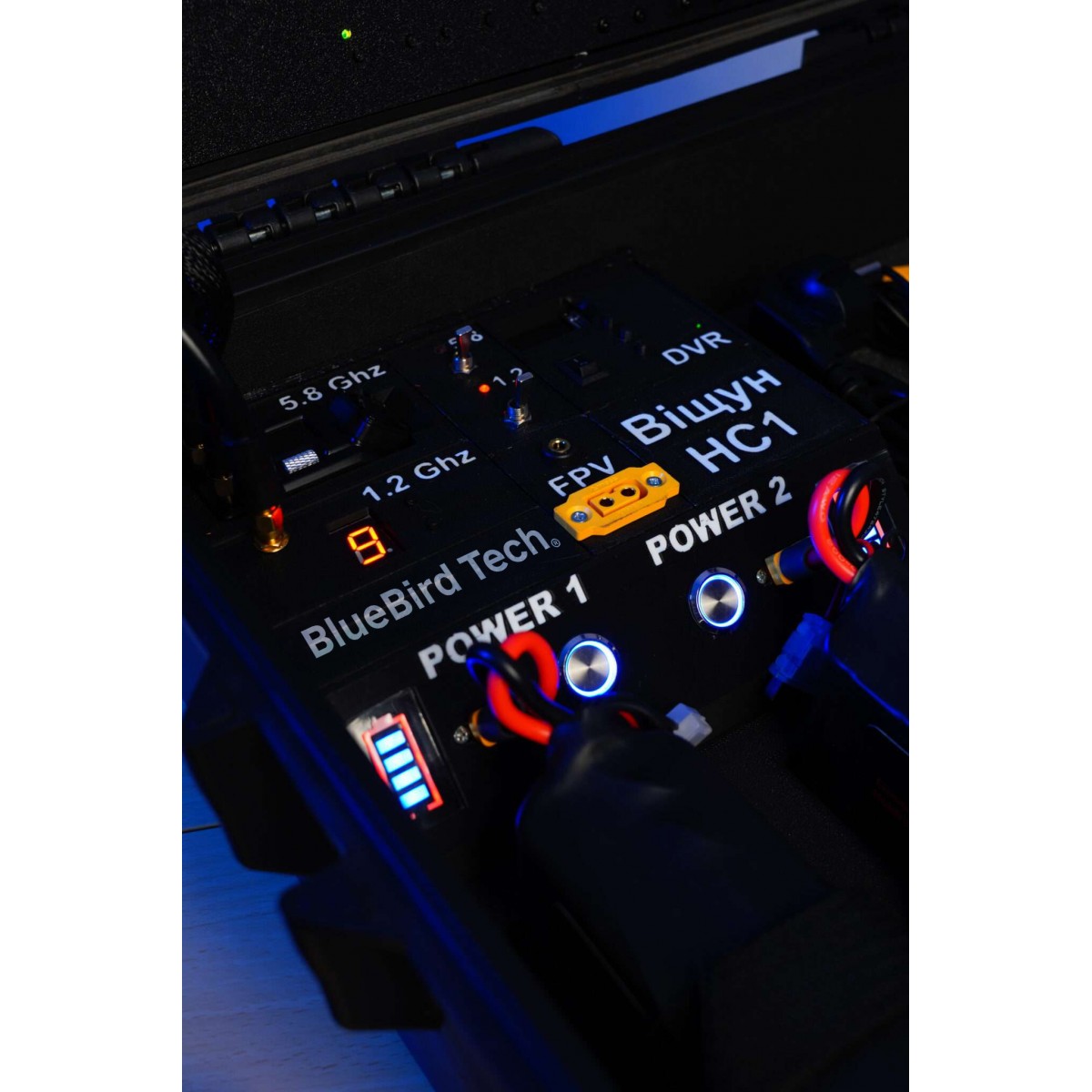

Наземная станция

• VRX1: 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)

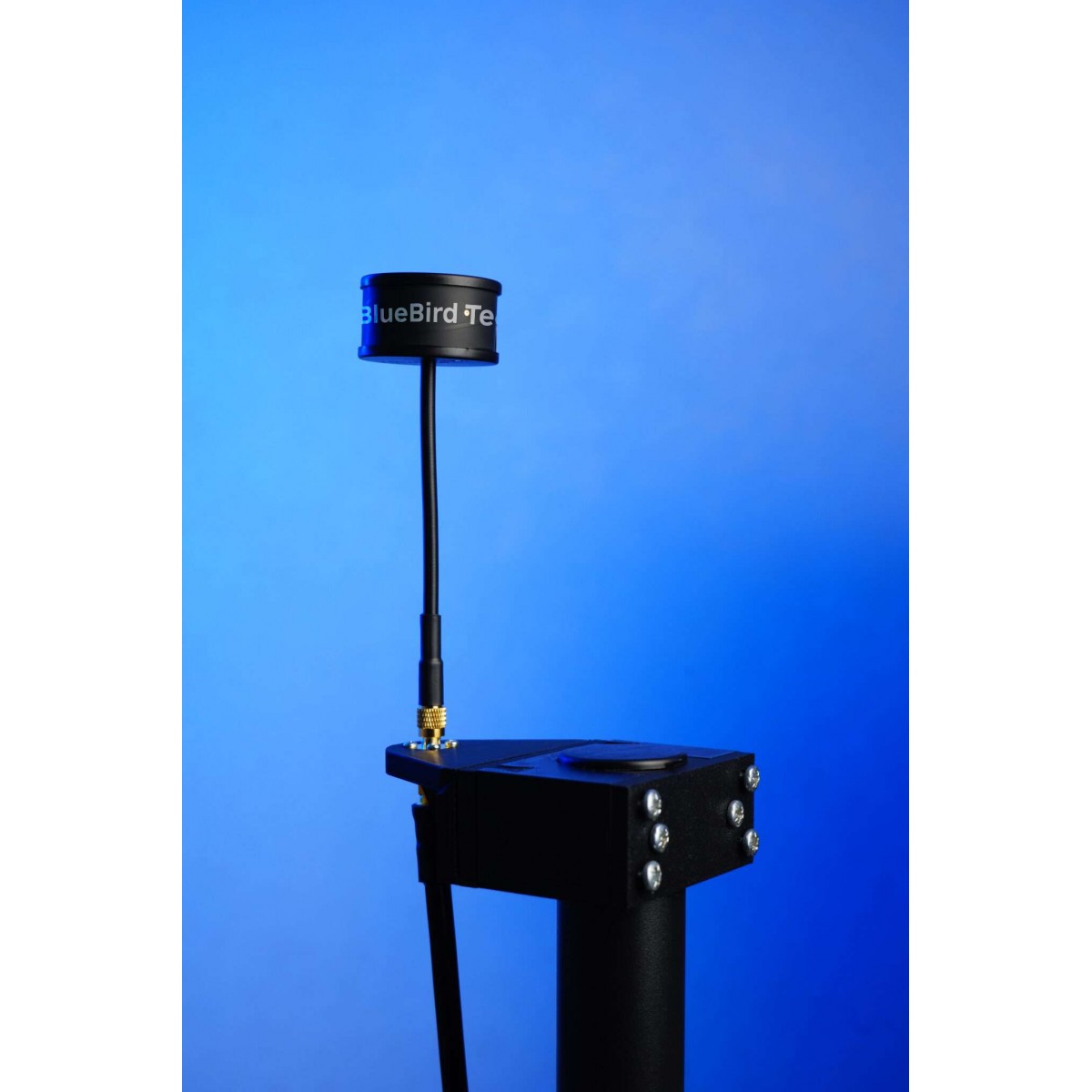

• Антенны VRX1: RHCP FOXEER Pagoda Pro 5.8GHz, 3 dBi
• VRX2: 1.2GHz (1,080–1,360GHz)
• Антенна VRX2: 1.3GHz TrueRC 1280 V2 (RHCP Bottom), 1.9 dBi
• Чувствительность приёмников: –98 дБм ± 1 дБм
• Выносной модуль под TX: JR ERLS / TBS / Lora с автономным питанием
• Выносной модуль под антенну VRX: SMA Female
• Кабель модуля TX: 15 м, XT30 – XT30
• Кабель модуля VRX: 15 м, SMA Male – SMA Male

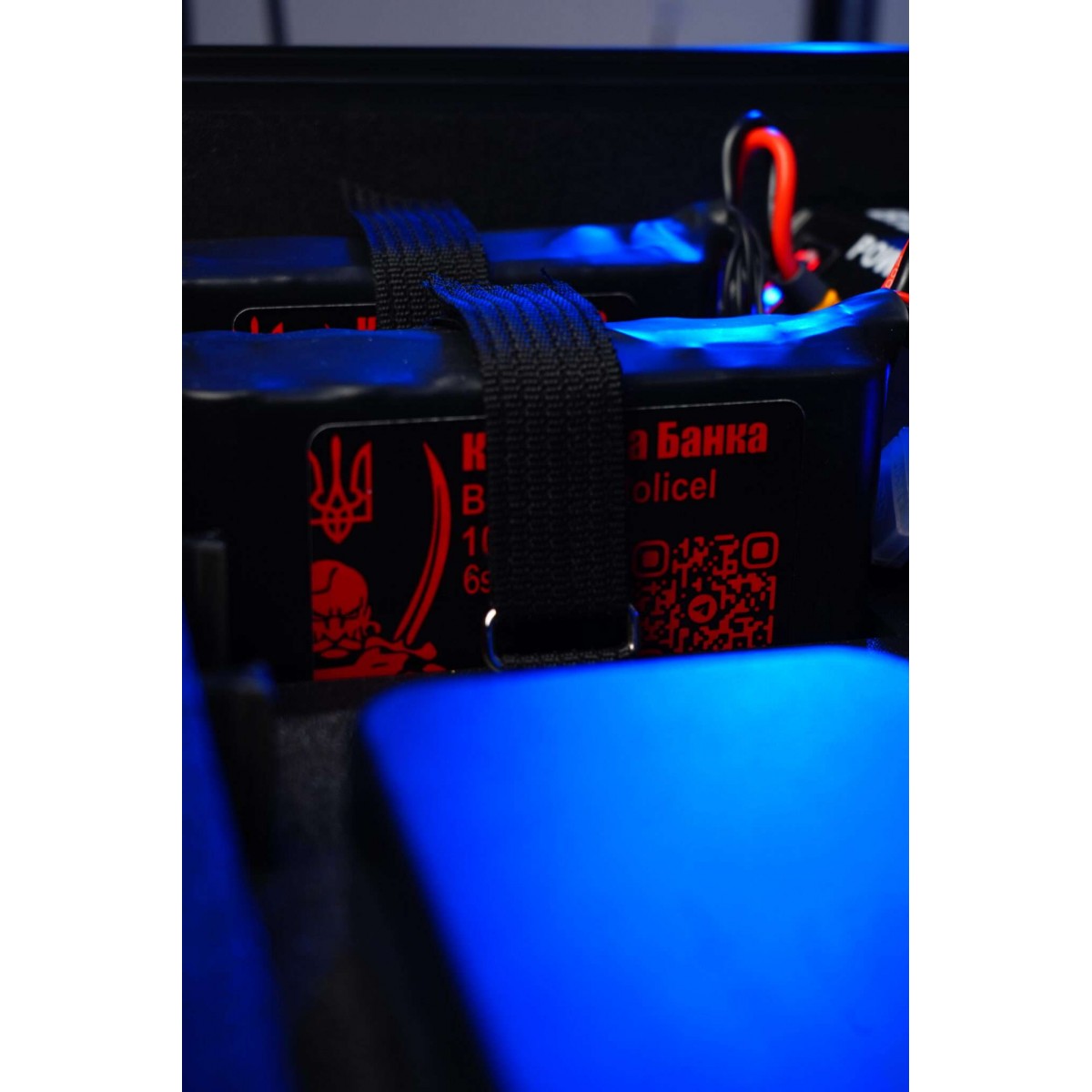

• Питание станции: две батареи 6S2P
• Питание выносного модуля TX: две батареи 18650
• Время работы: до 6 часов
• Подключение очков: XT60 12V, 3.5 × 4pin — 2 шт.
• Кабели для очков: питание 1–3 м, видео 1–3 м

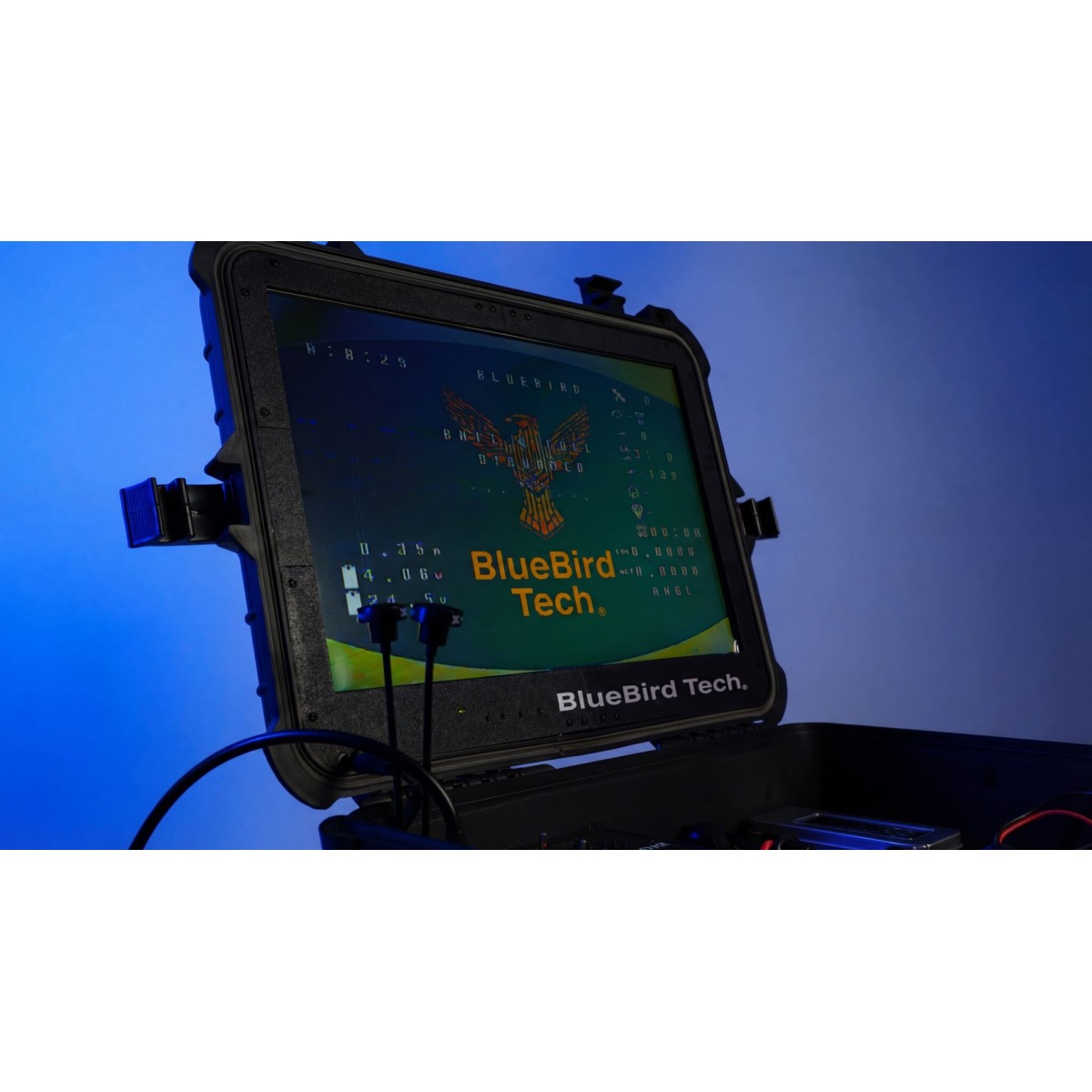

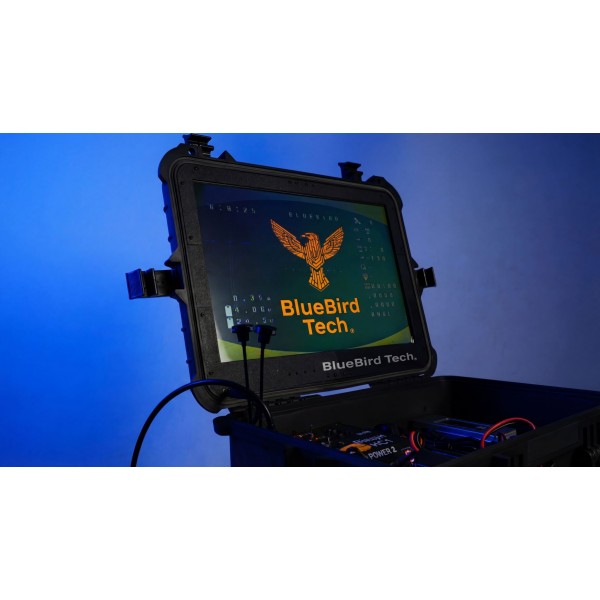

• Монитор: встроенный в кейс, 19″
• DVR: запись на microSD с возможностью просмотра
• Порты зарядки: Type-C 45W QC, USB 3.0 18W QC

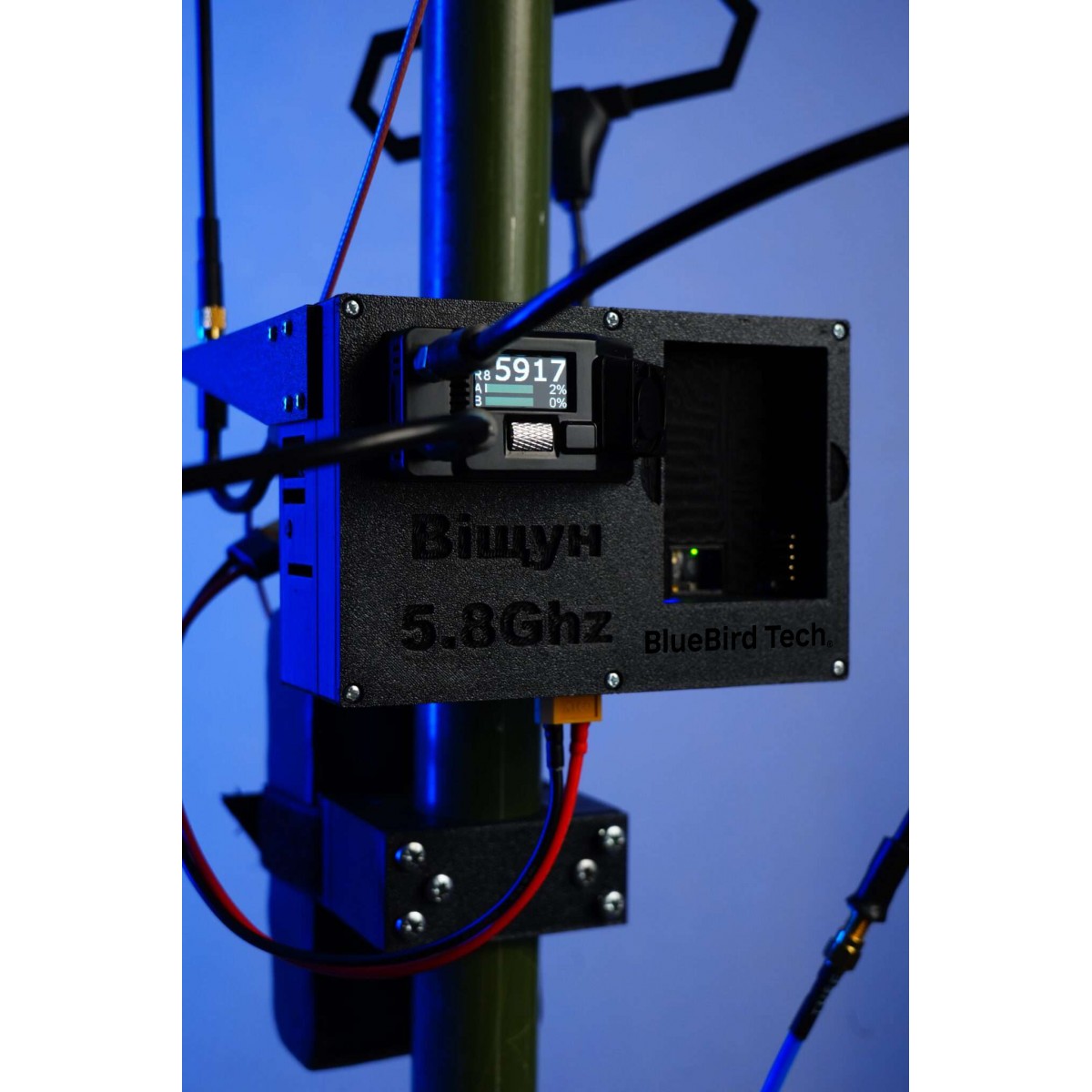

Ретранслятор

• VRX: 5.8GHz SKYZONE Steadyview X 5G (4,990–5,945GHz)
• Чувствительность приёмника: –98 дБм ± 1 дБм
• TX: ERLS / TBS / Lora, до 2W
• Разъёмы для антенн: SMA Female
• VTX: ReadytoSky VTX 1.2G / 1.3G, 800 мВт, 9 каналов
• Антенна VTX: TrueRC Singularity 1280 V2 (RHCP Bottom90), 1.9 dBi
• RX: TBS Crossfire Nano
• Антенна RX: TBS Diamond 915MHz, 2.88 dBi
• Расстояние до оператора: до 1 км при прямой видимости
• Питание ретранслятора: батарея 6S2P
• Время работы: до 8 часов

Мачта

• Высота в сложенном виде: 2.15 м
• Высота в разложенном виде: 9 м
• Вес: 15 кг
• Материал: алюминиевая труба, диаметр нижней секции 63×3 мм
• Производитель: BlueBird Tech

⭐ Комплектация Вещун-К1 – комплекс управления FPV-дронами

• Наземная станция «Вещун-НС1» — 1 шт.
• Антенна 1.3 GHz TrueRC 1280 V2 — 2 шт.
• Антенны RHCP FOXEER Pagoda Pro 5.8 GHz — 2 шт.
• Внешний модуль под TX — 1 шт.
• Внешний модуль под антенну VRX — 1 шт.
• Кабель для антенного модуля VRX 15 м — 1 шт.
• Кабель для модуля TX 15 м — 1 шт.
• Кабели подключения очков — видео и питание, по 1 шт.

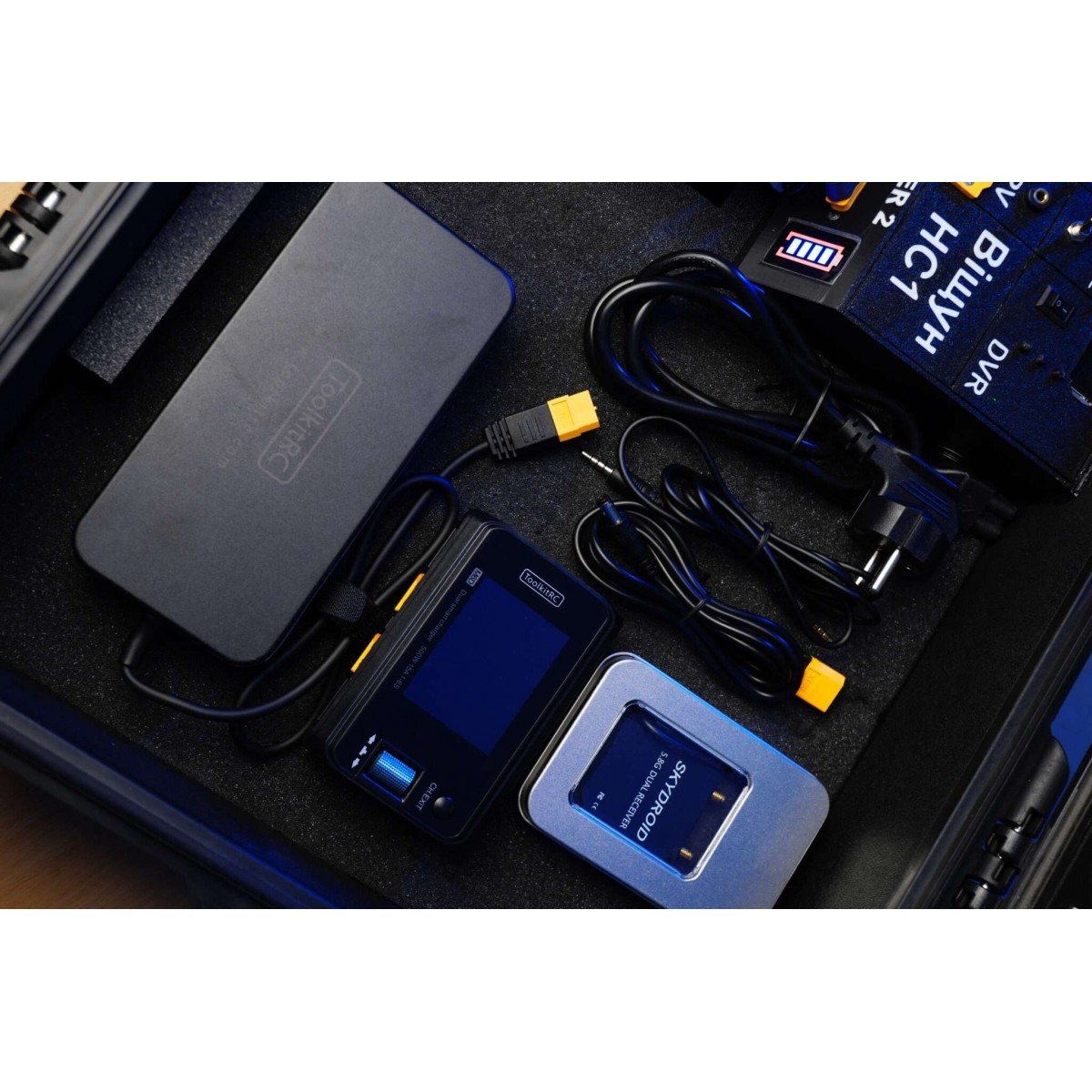

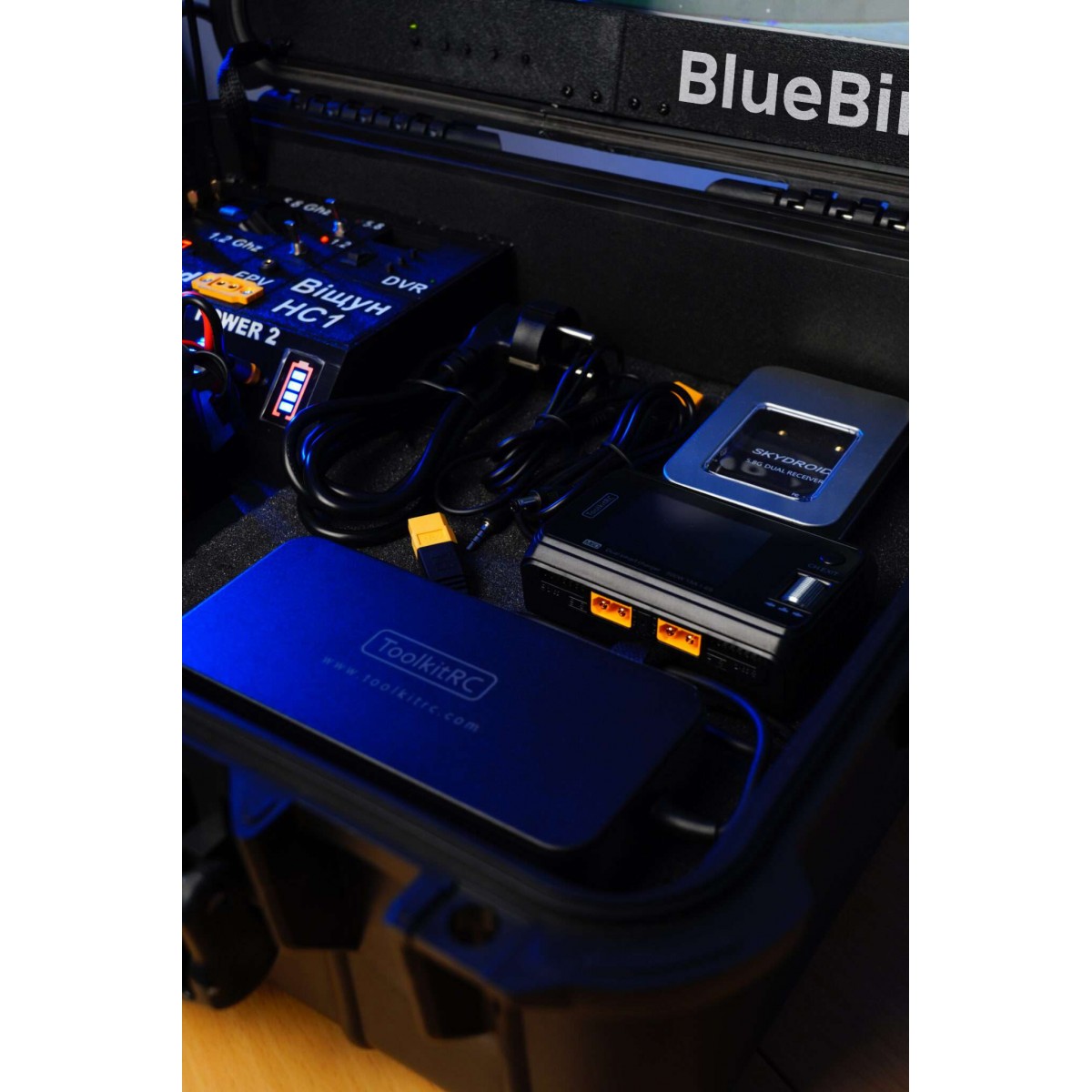

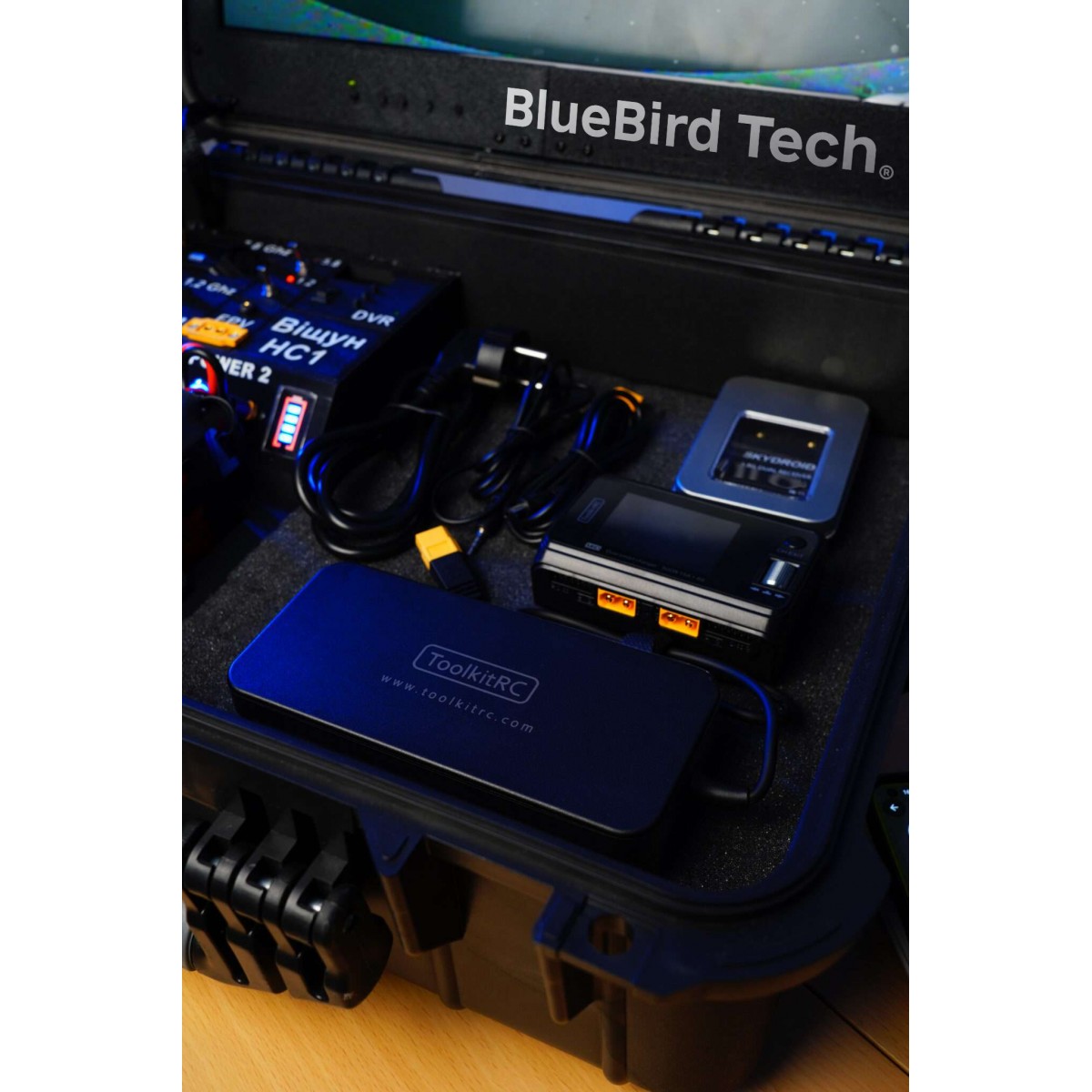

• Зарядное устройство ToolkitRC M6D с блоком питания — 1 шт.
• Аккумуляторы 6S2P — 3 шт.
• Аккумуляторы 18650 — 2 шт.
• Флешка microSD — 1 шт.
• Наземный беспроводной ретранслятор «Вещун-5.8» — 1 шт.
• Мачта 9 м — 1 шт.
• Антенна TBS Diamond 915 MHz — 1 шт.
• Удлинитель провода к батарее — 1 шт.
• Крепления быстрого монтажа на мачту — 5 шт.
• JR TX TBS Crossfire — 1 шт.
• Крепление батареи к мачте — 1 шт.
• Антенна Patch RHCP 5.8 GHz, 17 dBi — 1 шт.
• Антенна Helical RHCP 5.8 GHz, 15 dBi — 1 шт.
• Антенна Yagi 915 MHz, 14 dBi — 1 шт.
• Мини-мачта — 1 шт.
• Удлинители кабеля для хеликса и патча — по 1 шт.
• Планка крепления патча и хеликса — 1 шт.

✔️ Для чего используется Вещун-К1 – комплекс управления FPV-дронами

Этот товар необходим для: развёртывания наземного узла связи и управления FPV-дронами на больших дистанциях.

Подходит для: операторов FPV, мобильных групп, полевых позиций и работы из укрытия.

⭐ Преимущества Вещун-К1 – комплекс управления FPV-дронами

Комплекс позволяет оператору работать из безопасного места, сохраняя контроль над БПЛА.

Телескопическая мачта высотой 9 м улучшает качество связи и зону покрытия.

Встроенный 19-дюймовый монитор и поддержка FPV-очков повышают удобство работы экипажа.

Автономное питание всех компонентов обеспечивает длительную работу в полевых условиях.
