Комплекс керування БПЛА “Віщун” - 3580877

Опис Комплекс керування БПЛА “Віщун”

Комплекс “Віщун” – це набір апаратури для керування FPV.

Призначення та тип:

Цей набір пристроїв створений спеціально для значного збільшення дальності польоту безпілотних літальних апаратів (БПЛА) на відстані до 25 км і більше. Він дозволяє ефективно керувати БПЛА з безпечного місця, такого як бліндаж, приміщення, окоп чи транспортний засіб, завдяки використанню виносних антен від наземної станції та спрямованих антен, змонтованих на щоглі разом із ретранслятором сигналів керування та відео. Відстань між щоглою з ретранслятором і наземною станцією може сягати до 500 м при умові прямої видимості.

Основні переваги:

• Велика дальність та надійність зв’язку: Завдяки використанню антен з високим коефіцієнтом підсилення для передачі відео та керування, забезпечується стабільний і надійний зв’язок на значних відстанях до 25 км.
• Бездротовий зв’язок між щоглою та наземною станцією: Відсутність потреби в кабелях надає пілоту свободу дій і можливість залишатися на безпечній відстані від щогли.
• Захист пілота: Використання виносних антен та бездротового керування забезпечує можливість роботи з укриття, що підвищує безпеку пілота та другого пілота.
• Мобільність та автономність: Завдяки портативному дизайну та автономному живленню, ретранслятор може бути легко встановлений на будь-яку мачту.
• Зручність керування: Великий монітор та можливість трансляції відео на окуляри значно полегшують і підвищують ефективність керування БПЛА.
• Швидкість монтажу: Завдяки системі швидкого монтажу, всі елементи мачти можуть бути підготовлені до роботи лише за кілька хвилин.
• Підтримка потужних передавачів: Система підтримує використання передавачів потужністю до 2 Вт, що додатково збільшує надійність зв’язку.
• 19-дюймовий монітор: Використовується другим пілотом для запису відео та коригування польоту, що забезпечує точність виконання завдань.
• Живлення приладів: Наземна станція забезпечує живлення та заряджання всіх необхідних приладів для роботи з БПЛА, що дозволяє безперебійно виконувати польоти.
• Цей набір ідеально підходить для професійного використання в умовах, де необхідна максимальна дальність зв’язку та безпека пілотів.

Технічні характеристики:

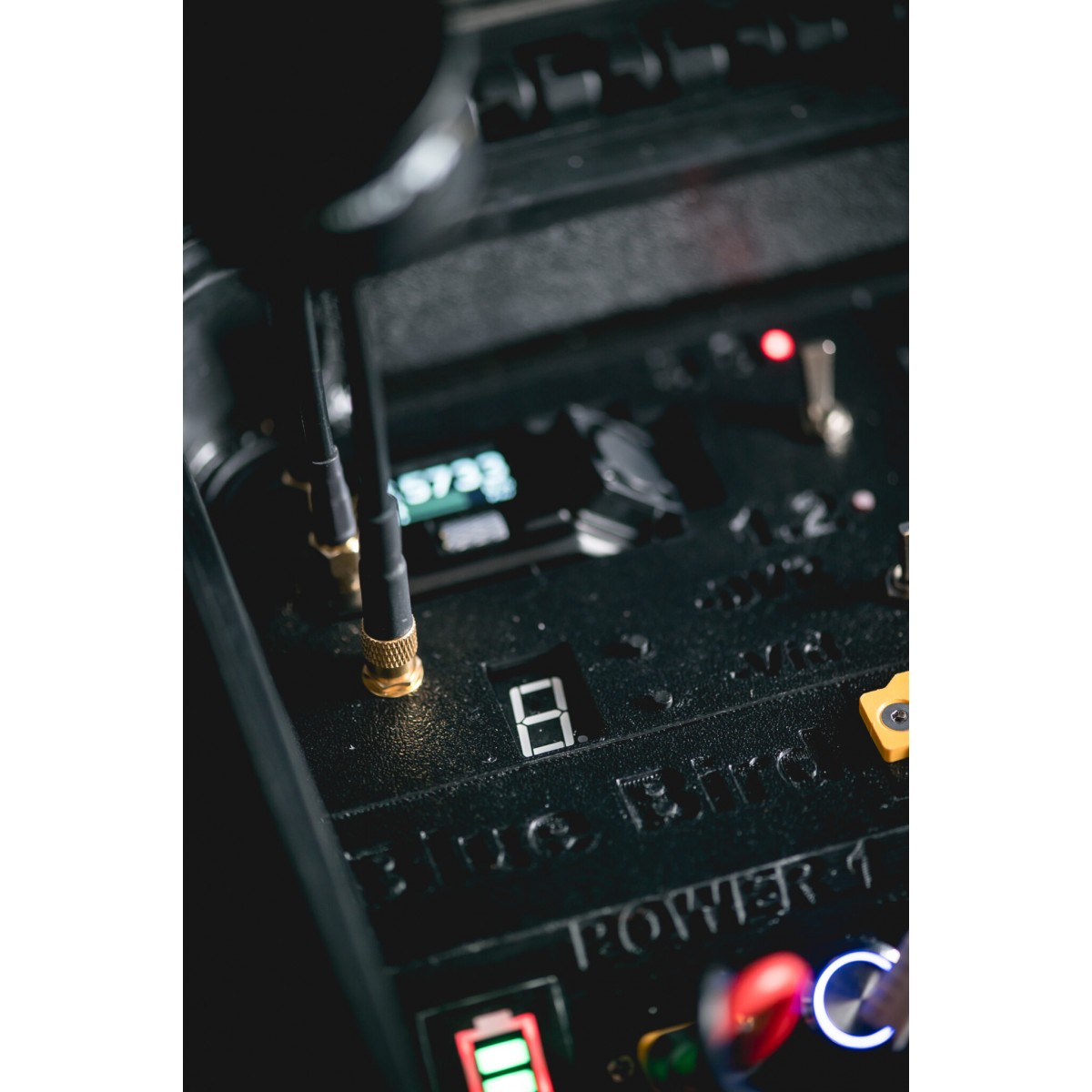

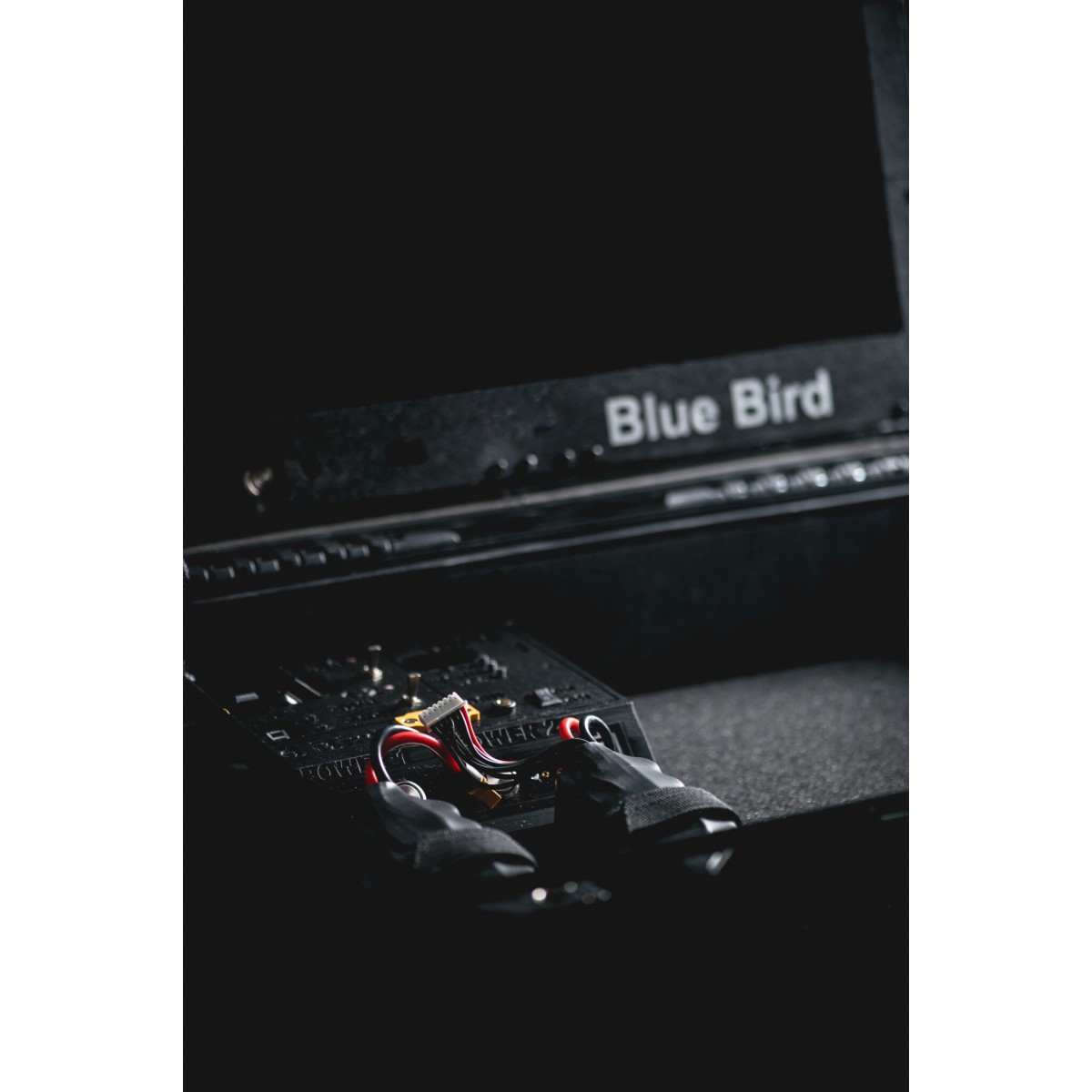

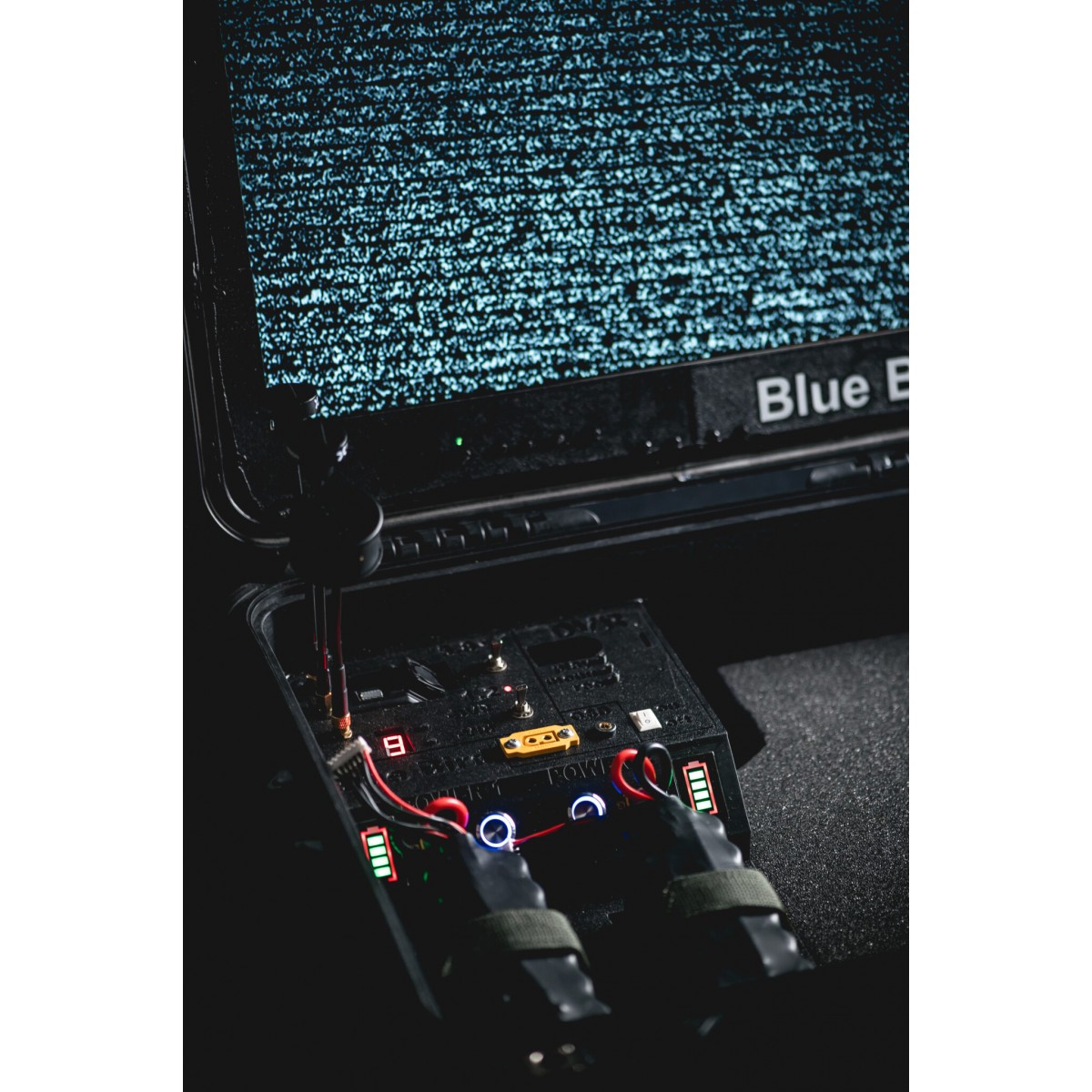

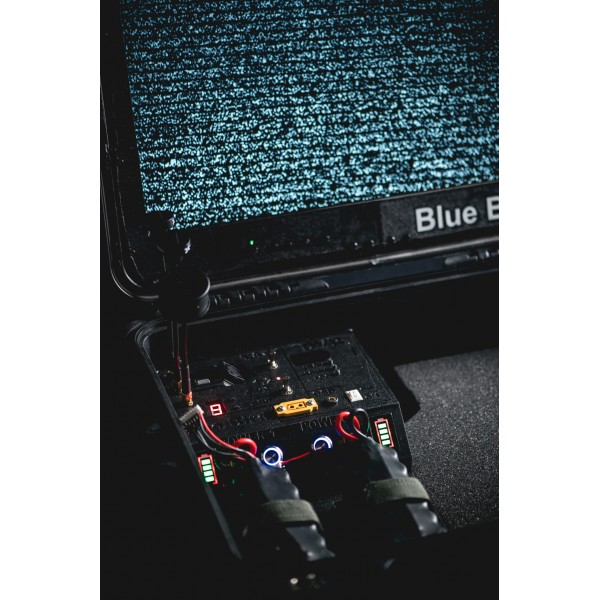

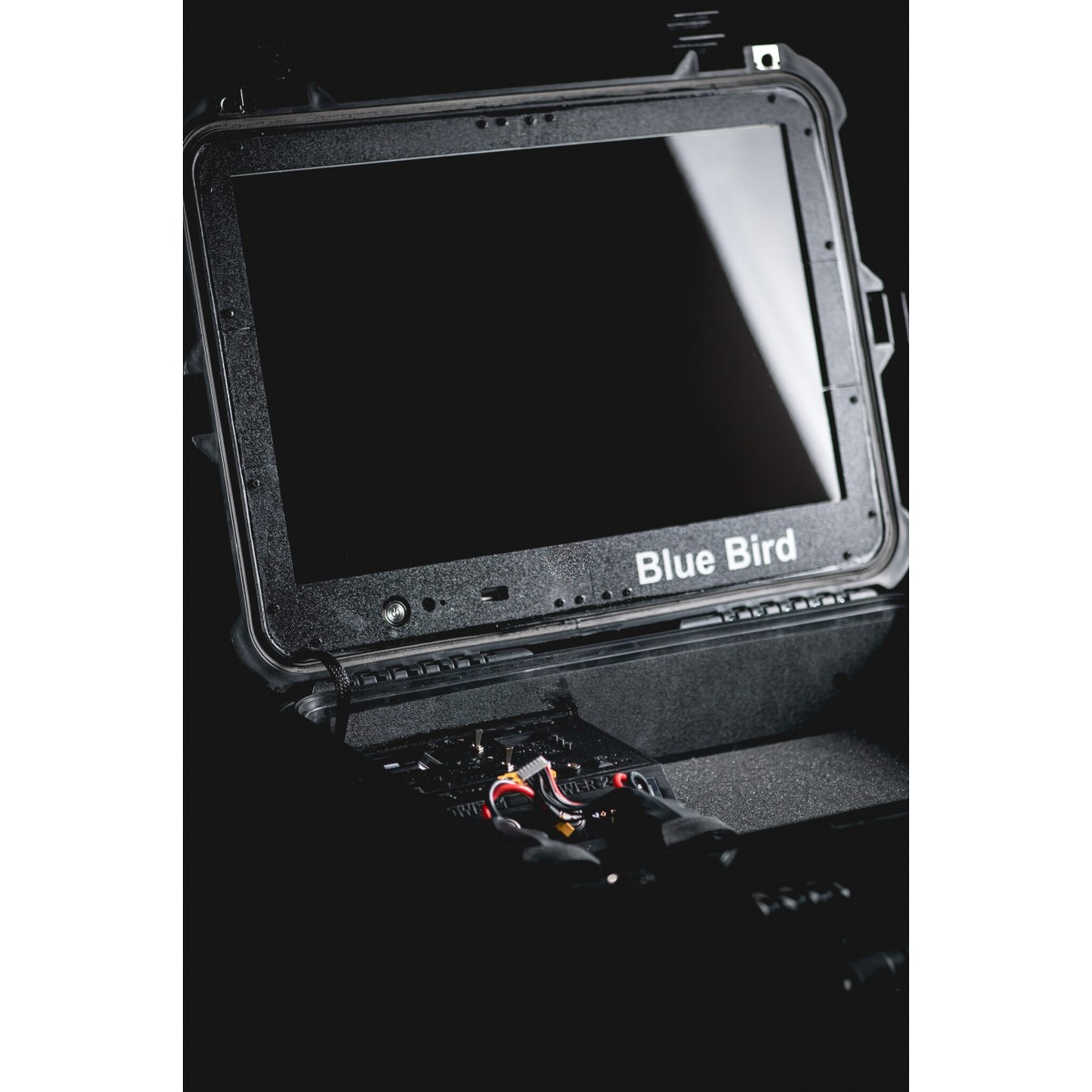

Основні характеристики наземної станції

• Наземна станція, створена для надійного керування та контролю за польотом, має такі особливості:
• Час роботи до 6 годин завдяки використанню 2 батарей формату 6S2P, що забезпечує довготривалу автономну роботу під час виконання місій.
• Живлення наземна станція живиться від двох батарей 6S2P, що підвищує стабільність роботи та дозволяє продовжити час автономної роботи.
• Робоча частота прийому відео від щогли, VRX (прийом відеосигналу) підтримує частоту 5.8 ГГц з 48 каналами та 1.2 ГГц з 12 каналами, що забезпечує гнучкість та надійність прийому відео.
• Виносна антена з кріпленням дозволяє працювати з безпечного місця, такого як приміщення, автомобіль або бліндаж, завдяки автономному живленню і довжині кабелю 15 м.
• Довжина кабелю до виносної антени до 15 метрів.
• Роз’єми  підключення виносних антен SMA, що забезпечує надійність і швидкість підключення.
• Підтримка більшості апаратур керування робить станцію універсальною і сумісною з більшістю апаратур керування.
• Можливість трансляції відео на окуляри та їх живлення AV та 6S out, дозволяє оператору отримувати візуальну інформацію безпосередньо в режимі реального часу.
• Довжина кабелів для підключення окулярів від 1 до 3 метрів, що забезпечує зручність використання і свободу руху.

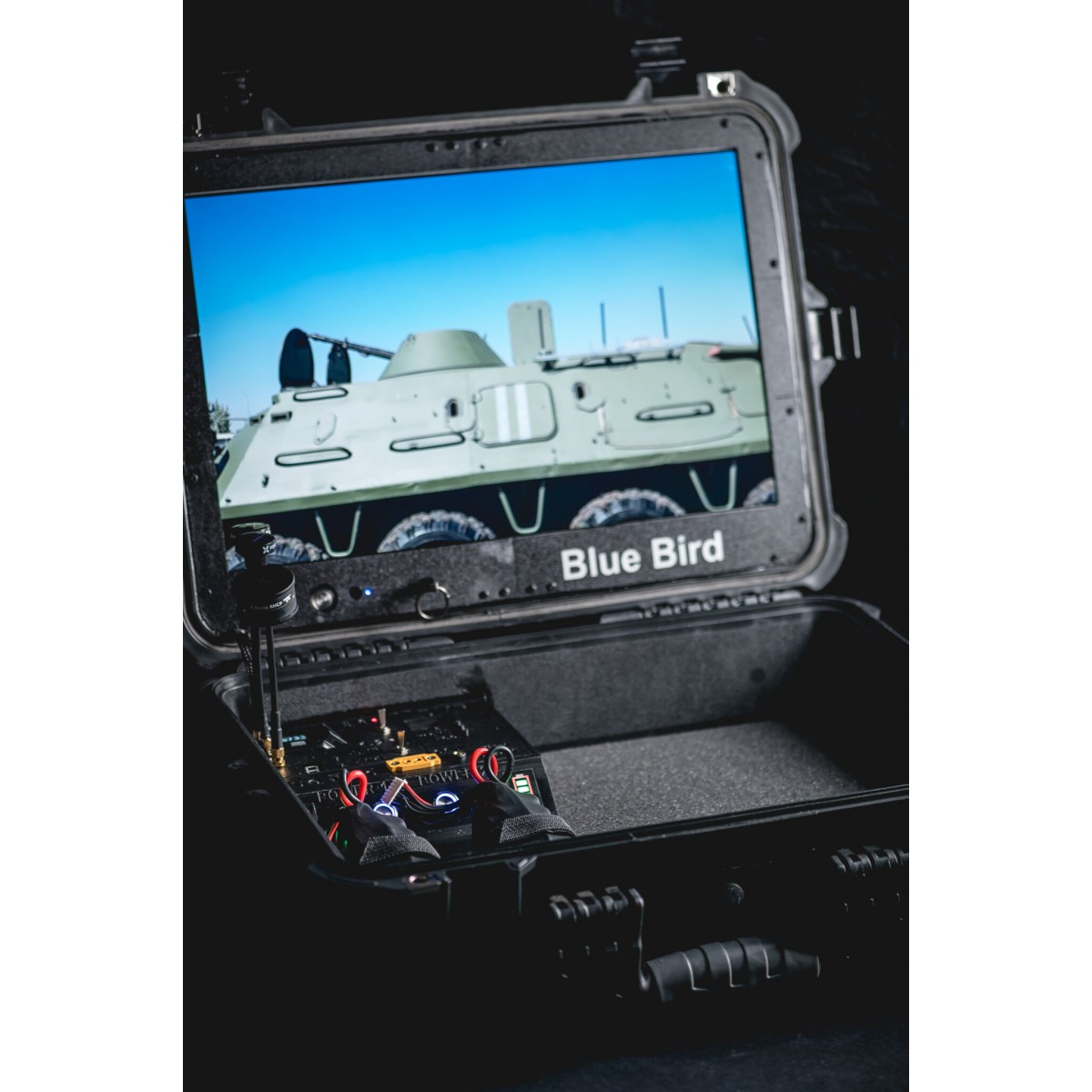

• Монітор 19 дюймів, що дозволяє оператору спостерігати за польотом у реальному часі, а також аналізувати та переглядати записані матеріали.
• DVR забезпечує можливість запису відео на microSD карту, що дозволяє зберігати дані для подальшого аналізу та перегляду.

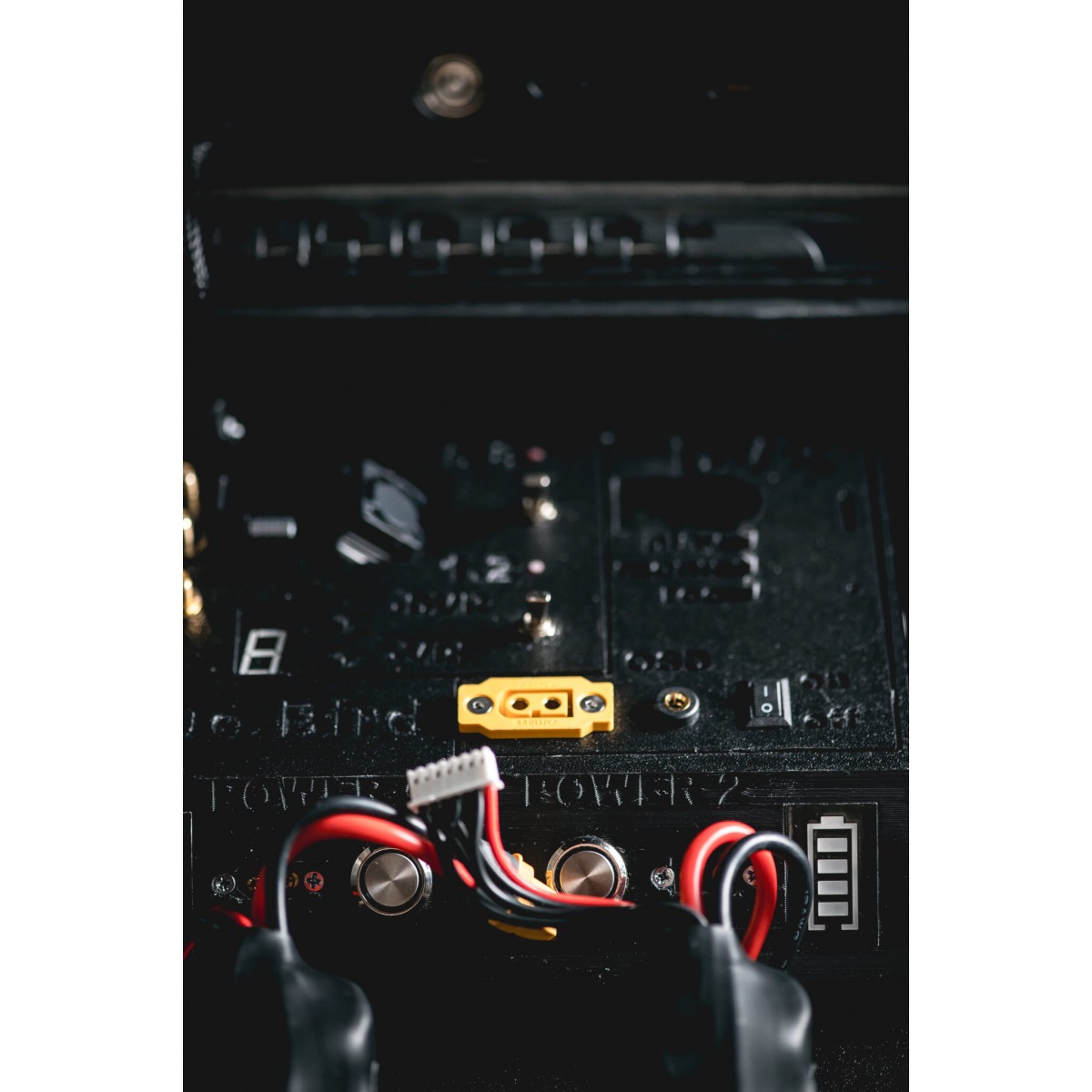

• Порт Type-C потужністю 45 Вт, підтримує швидку зарядку пультів керування, мобільних пристроїв та інших девайсів, що значно полегшує роботу в польових умовах.
• Порт USB 3.0 потужністю 18 Вт, також підтримує швидку зарядку, що робить процес підготовки до польоту більш зручним.
• Порт USB 2.0 USB media забезпечує можливість перегляду медіа файлів, що підвищує функціональність наземної станції.

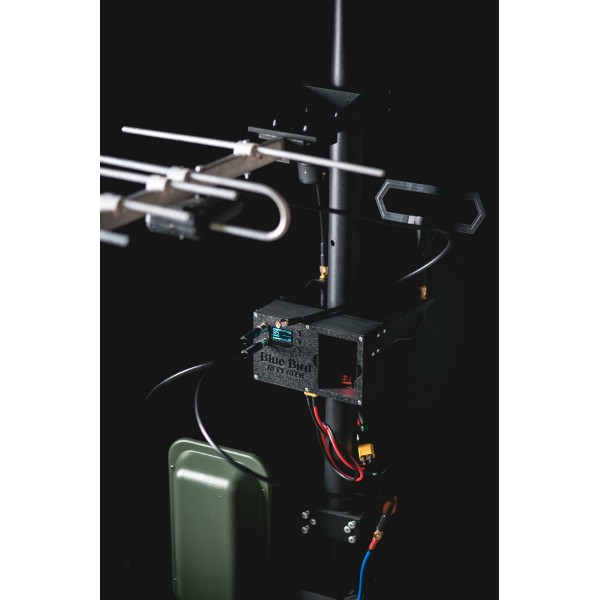

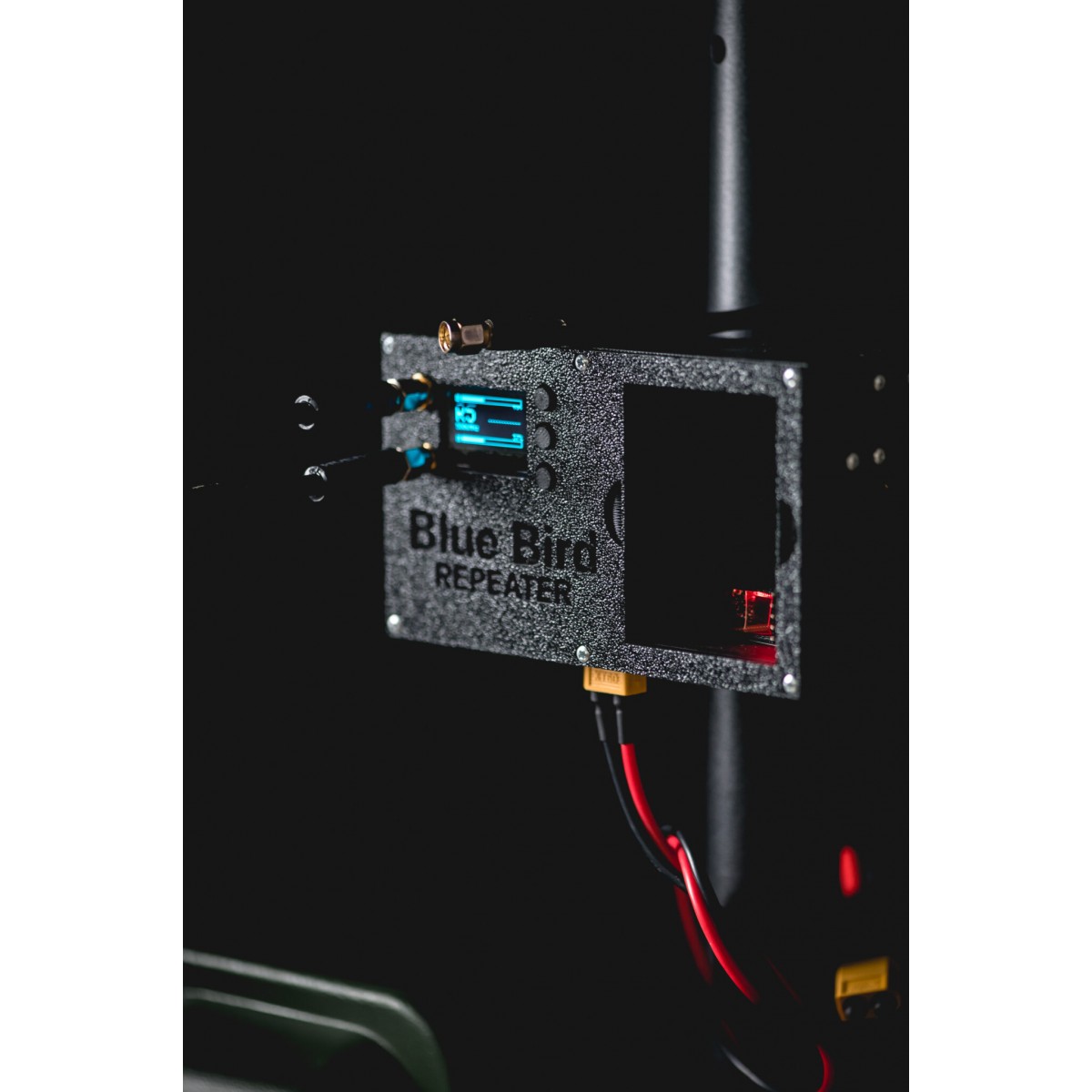

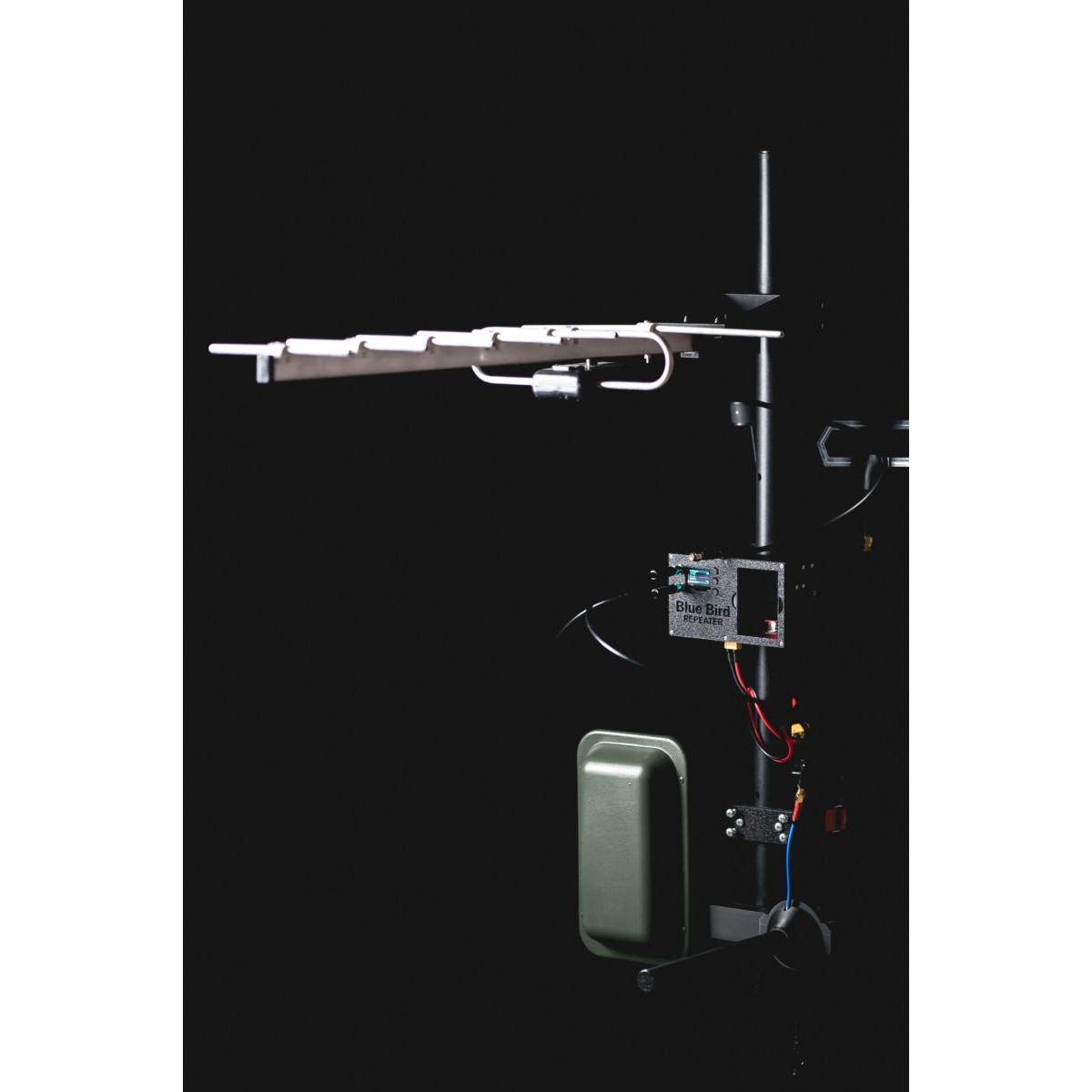

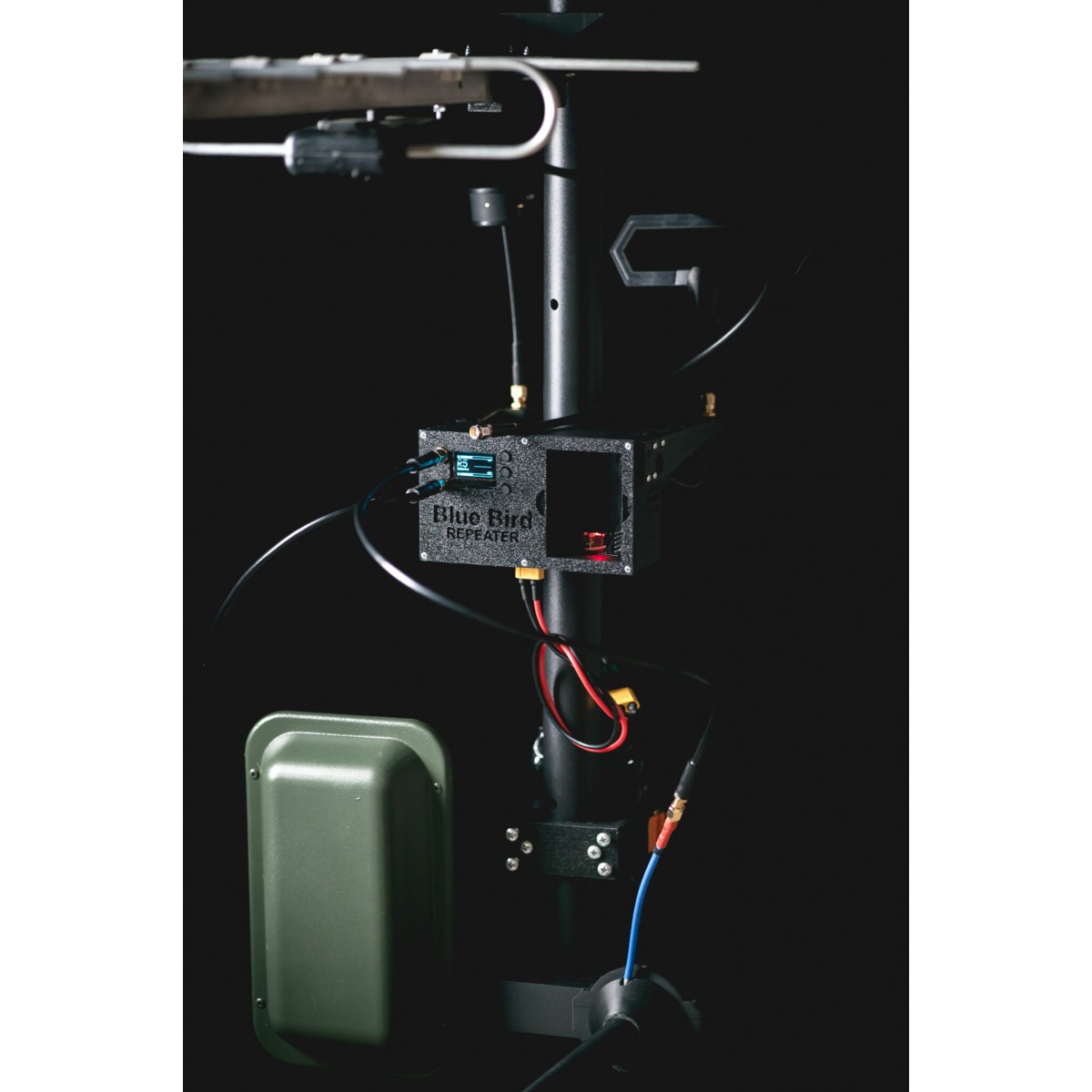

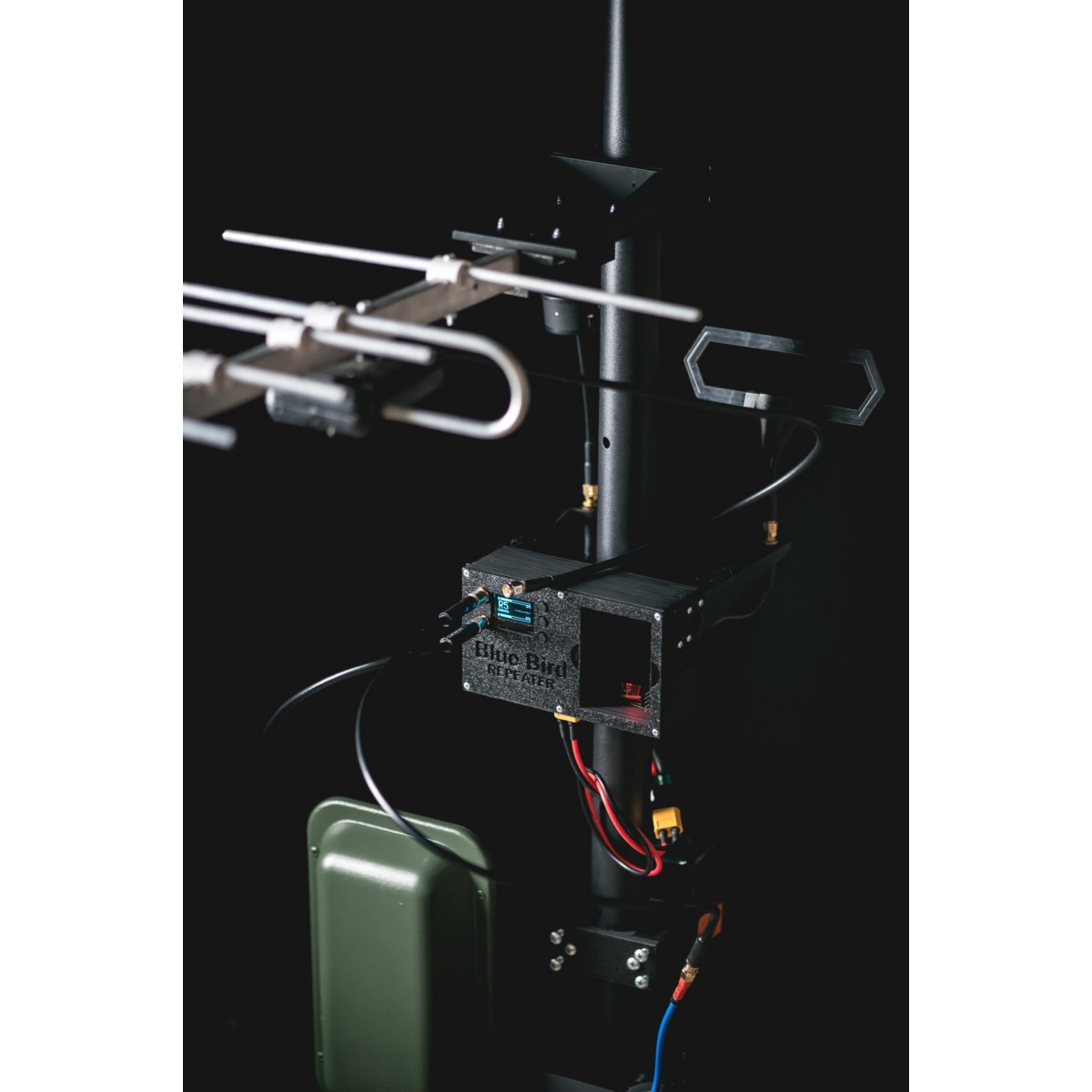

 Основні характеристики модуля ретрансляції

Модуль ретрансляції, який забезпечує безперебійну передачу керування та відео, має наступні характеристики:

• Час роботи до 8 годин з використанням батареї формату 6S2P, що забезпечує довготривалу автономну роботу без необхідності частих підзарядок.
• Живлення підтримує живлення в діапазоні від 2S до 6S (7-25 В), що дозволяє використовувати різні типи батарей в залежності від потреб.
• Прийом відео від БПЛА здійснюється на частоті 5.8 ГГц, що охоплює 56 каналів, забезпечуючи надійний прийом відеосигналу навіть у складних умовах.
• Передача відео до пілота на частоті 1.2 ГГц, що гарантує стабільний і чіткий відеосигнал від ретранслятора до оператора.
• Підтримка передавачів ELRS та TBS: з максимальною потужністю до 2 Вт, що дозволяє використовувати найбільш популярні системи керування з високою ефективністю.
• Бездротова передача керування здійснюється на частоті 915 МГц (TBS), що забезпечує надійний зв’язок між ретранслятором та пілотом навіть на великих відстанях.
• Дальність передачі від щогли до пілота до 500 м за умов прямої видимості, що дозволяє оператору зберігати безпеку та контроль над польотом на значній відстані.
• Роз’єми підключення виносних антен SMA, що дозволяє швидко та зручно підключати додаткові антени для поліпшення якості сигналу.

До складу Комплекс керування БПЛА “Віщун” входить:

1. Наземна станція “Віщун” HC1 1 шт.
2. Антена 1.3 ГГц TrueRC 1280 V2 (RHCP Bottom) 1.9 дБі 2 шт.
3. Антена RHCP FOXEER Pagoda Pro 5.8 ГГц, 3 дБі 2 шт.
4. Виносна антена з модулем підключення до пульта (15 м кабелю) 1 шт.
5. Кабель антенний 15 м 1 шт.
6. Зарядний пристрій ToolkitRC M6D 1 шт.
7. SKYDROID 5.8 OTG receiver 1 шт.
8. Батареї 6S 3 шт.
9. Флешка MicroSD (за бажанням) 1 шт.
10. Ретранслятор “Віщун” 5.8 1 шт.
11. Антена TBS Diamond 915 МГц 2.88 дБі 1 шт.
12. Подовжувач проводу до акумулятора 1 шт.
13. Кріплення швидкого монтажу на щоглу (під трубу Ø35 мм) 1 шт.
14. Передавач TBS Crossfire 1 шт.
15. Кріплення батареї до щогли 1 шт.
16. Антена Patch RHCP 5.8 ГГц 17 дБі 1 шт.
17. Антена Helical RHCP 5.8 ГГц 15 дБі 1 шт.
18. Антена Yagi 915 МГц 14 дБі 1 шт.
19. Щогла 8-11 м 1 шт.
